Кришка ведучої зірочки бензопили St M 440 WOODMAN

Кришка ведучої зірочки для бензопили St M 440

Кришка WOODMAN призначена для відновлення закритої конфігурації бічної зони бензопили St M 440, де розташовані зчеплення, ведуча зірочка та частина ланцюгового привода. Така деталь потрібна під час ремонту пили з тріснутою, деформованою або ненадійно закріпленою штатною кришкою. Справна кришка займає передбачене конструкцією положення поряд із приводом і не залишає цю частину механізму відкритою.

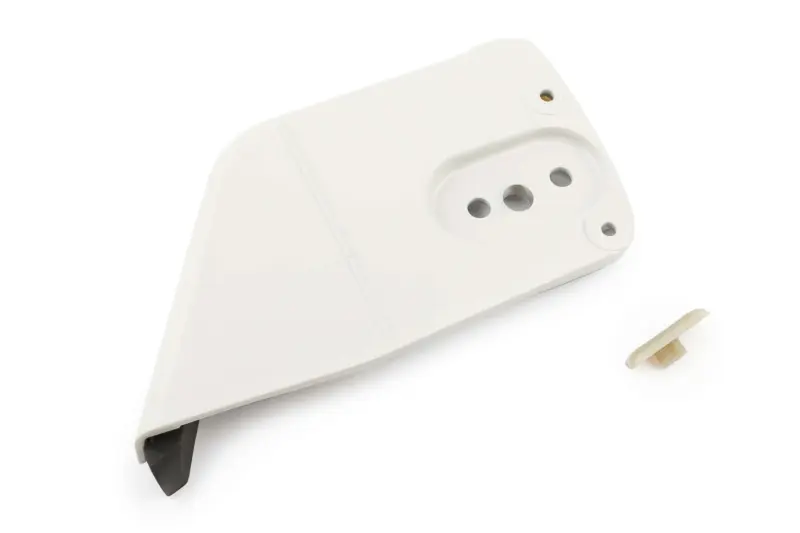

Деталь має профільовану форму, кілька монтажних отворів та окрему вставку-кріплення. Її зовнішній контур повторює форму ділянки, яку потрібно закрити, а загнутий край спрямований уздовж нижньої частини корпусу. Під час вибору потрібно враховувати не лише позначення моделі, а й геометрію демонтованої деталі: розташування отворів, форму кутів, висоту рельєфної ділянки, напрямок загнутого краю та точки прилягання до корпусу. Навіть невелика відмінність у цих місцях може завадити рівному встановленню.

Коли потрібна заміна

Підставою для ремонту є тріщини біля отворів, відколи на краях, деформація площини, пошкодження посадкових ділянок або люфт, який залишається після перевірки кріплення. Використовувати кришку з порушеною геометрією небажано: вона може прилягати нерівномірно, вібрувати та залишати щілину біля зони ведучої зірочки. Якщо стара деталь постраждала після сходження ланцюга чи удару, перед складанням варто також оглянути сусідні частини пили та переконатися, що місця кріплення не зігнуті й не зруйновані.

Що перевірити перед замовленням

• Модель пили: товар заявлений для St M 440; позначення на самій бензопилі має збігатися повністю.
• Форму деталі: порівняйте загальний силует, вигини, виступи та конфігурацію нижнього краю зі старою кришкою.
• Точки кріплення: кількість, взаємне розташування та діаметр отворів мають відповідати встановленій деталі.
• Виконання пили: у сімействі 440 існують різні модифікації, тому одного числа в назві недостатньо для вибору без порівняння конструкції.
• Стан суміжних деталей: кріплення й посадкові місця мають бути цілими, інакше нова кришка не усуне люфт або перекіс.

Установлення та перевірка після ремонту

Роботи виконують на повністю зупиненій бензопилі. Перед розбиранням двигун вимикають, чекають повної зупинки ланцюга та відпускають ланцюгове гальмо відповідно до процедури обслуговування конкретної пили. Після зняття пошкодженої деталі місце прилягання очищають від тирси й забруднень, не допускаючи їх потрапляння між кришкою та корпусом. Нову кришку встановлюють без примусового згинання: отвори мають суміщатися вільно, а краї — прилягати без помітного перекосу.

Після складання перевіряють надійність фіксації, відсутність деренчання та контакту кришки з рухомими частинами. Далі контролюють правильність установлення шини й ланцюга, натяг ланцюга та роботу гальма за інструкцією бензопили. Якщо кришка не стає на місце, кріплення доводиться затягувати із надмірним зусиллям або один із країв залишається піднятим, роботу не починають: спочатку повторно звіряють форму деталі та стан посадкових точок. Такий порядок допомагає встановити кришку без пошкодження й повернути зоні ведучої зірочки передбачене конструкцією закриття.
