Прокладка випускного колектора мотоблока 175N/180N 7/9Hp DIGGER

Прокладка випускного колектора для двигунів 175N/180N

Прокладка DIGGER призначена для фланцевого з’єднання випускного колектора на мотоблоках із дизельними двигунами 175N і 180N класу 7/9Hp. Вона розміщується між сполучуваними поверхнями випускного тракту та ущільнює стик, через який відпрацьовані гази спрямовуються від двигуна до наступних деталей вихлопної системи. Така невелика деталь потрібна під час ремонту колектора, розбирання з’єднання або усунення негерметичності в місці кріплення.

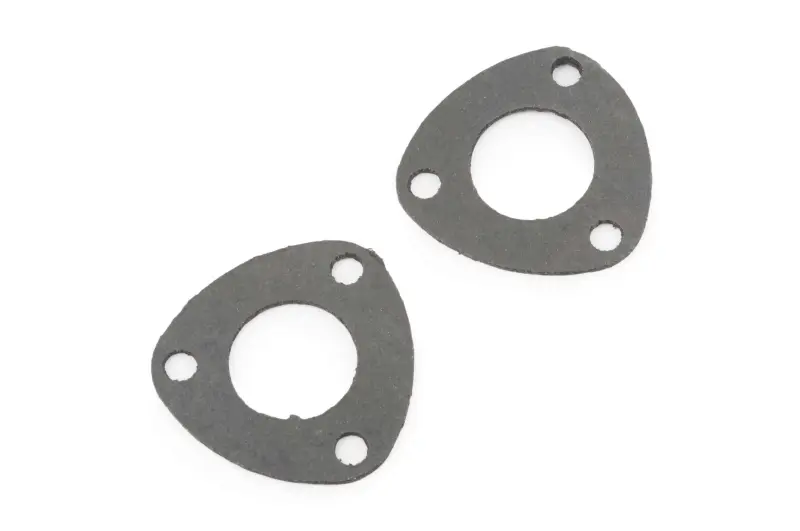

Плоска прокладка має заокруглену трикутну форму, один великий центральний отвір для проходження газів і три отвори під кріплення. Ця конфігурація визначає положення деталі на фланці: центральний проріз повинен збігтися з випускним каналом, а всі кріпильні отвори — без зміщення суміститися з отворами сполучуваних деталей. Правильне розташування не перекриває прохідний переріз і забезпечує рівномірне прилягання по контуру стику.

Коли потрібна заміна

Прокладку перевіряють під час зняття випускного колектора, ремонту глушника з боку двигуна та появи ознак витоку в зоні фланця. На порушення ущільнення можуть указувати сліди кіптяви біля з’єднання, зміна звуку вихлопу або прорив газів по краю стику. Повторно встановлювати деталь із розривами, прогорілими ділянками, вираженими заломами чи пошкодженим контуром не слід: такі дефекти заважають щільному приляганню поверхонь.

Перед придбанням потрібно переконатися, що на мотоблоці встановлений двигун сімейства 175N або 180N і використовується саме триточковий фланець відповідної форми. Позначення 175N і 180N є головним критерієм сумісності, однак самої моделі двигуна недостатньо, якщо випускну систему раніше змінювали або вона має іншу модифікацію. Порівняйте стару прокладку й посадкове місце за зовнішнім контуром, кількістю та розташуванням трьох кріпильних отворів, діаметром центрального прорізу і відстанями між центрами отворів.

Підготовка та встановлення

• Роботи виконують після повної зупинки й охолодження двигуна, оскільки деталі випускного тракту сильно нагріваються під час експлуатації.
• Із посадкових площин видаляють залишки попередньої прокладки та забруднення, не пошкоджуючи поверхні фланців.
• Обидві сполучувані деталі перевіряють на нагар, задирки та помітну деформацію в зоні прилягання.
• Прокладку встановлюють без перекосу, суміщаючи центральний канал і три кріпильні отвори.
• Кріплення затягують рівномірно за вимогами настанови до конкретного двигуна, щоб не створити однобічного притискання.
• Після складання з’єднання перевіряють на відсутність прориву газів і нових слідів кіптяви по периметру.

Прокладка підходить для планового обслуговування та відновлення штатного з’єднання випускного колектора двигунів 175N/180N. Якщо попередня деталь відсутня, підбір слід виконувати безпосередньо за фланцем: мають збігатися загальний контур, центральний отвір і триточкова схема кріплення. Точне звірення геометрії особливо потрібне для техніки, яку вже ремонтували та могли оснастити колектором або коліном іншої версії.

Під час монтажу прокладка не усуває викривлення фланця, пошкодження різьби чи нещільність сусідніх з’єднань. Якщо після встановлення зберігаються кіптява або характерний шум біля головки двигуна, потрібно перевірити прилягання сполучуваних поверхонь, рівномірність кріплення та стан інших деталей випускного тракту. Такий підхід допомагає усунути причину витоку, а не лише замінити пошкоджену прокладку.
