Вимикач маси мотоблока 175N/180N (7/9 к.с.) DIGGER

Вимикач маси для мотоблоків 175N/180N DIGGER

Ручний вимикач призначений для мотоблоків із двигунами 175N та 180N потужністю 7 або 9 к.с. Деталь керує підключенням силової лінії за допомогою зовнішнього важеля та використовується під час ремонту штатної електрики, якщо старий вимикач перестав надійно спрацьовувати, має пошкоджений корпус, послаблені виводи чи зношений привод.

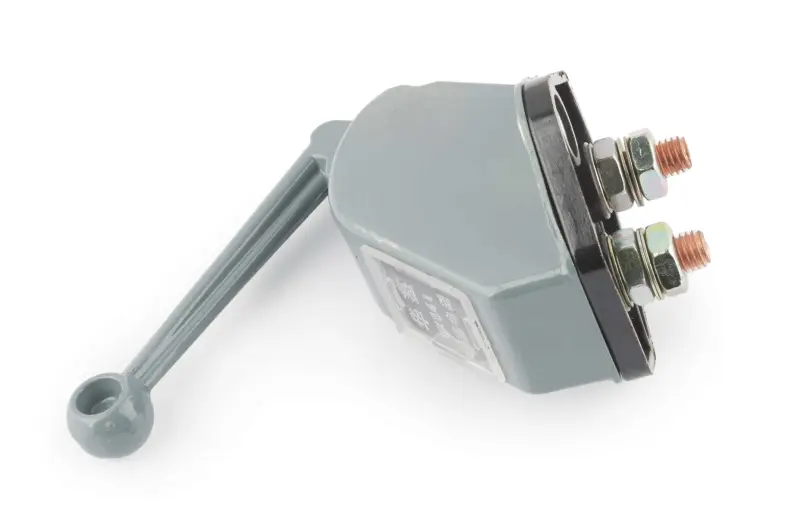

Конструкція складається із закритого корпусу, поворотного важеля та двох різьбових контактних виводів. На виводах установлені гайки й шайби для фіксації кабельних наконечників. Таке виконання розраховане на ручне перемикання: положення важеля змінює стан з’єднання між двома контактами. Довга рукоятка дає змогу керувати вимикачем без розбирання корпусу, а отвір на її кінці зручний для захоплення та для сполучення зі штатним приводом, якщо його передбачає конструкція конкретного мотоблока.

Що перевірити під час добору

• Модель двигуна. Позиція заявлена для 175N та 180N. Позначення двигуна потрібно звірити з документацією техніки або даними на самому силовому агрегаті.
• Потужність мотоблока. Товар належить до версій на 7 і 9 к.с.; лише подібна форма корпусу не підтверджує відповідність іншій модифікації.
• Схему підключення. Вимикач має два окремі різьбові виводи. Перед придбанням порівняйте кількість контактів і розташування кабелів зі старою деталлю.
• Посадку та простір для важеля. Зіставте форму корпусу, спосіб його фіксації, орієнтацію виводів і вільний хід рукоятки. Після монтажу важіль не повинен упиратися в кожух, проводку або сусідні деталі.
• Кабельні наконечники. Їхні отвори мають відповідати різьбовим виводам, а дроти повинні вкладатися без натягу та різких перегинів.

Коли потрібна заміна

Перевірити вимикач варто за нестабільного підключення бортового обладнання, помітного нагрівання контактної зони, підгоряння наконечників, послаблення клем або заїдання важеля. Причина несправності може бути й у проводці, тому перед установленням нової деталі оглядають кабелі, наконечники та місця з’єднань. Пошкоджений або погано обтиснутий дріт здатний спричиняти ті самі ознаки, що й несправний вимикач.

Монтаж виконують із від’єднаною акумуляторною батареєю. Контактні поверхні кабельних наконечників очищають від забруднень та окиснення, після чого закріплюють на двох виводах без перекосу. Гайки затягують так, щоб з’єднання не прокручувалося, але не докладають надмірного зусилля до корпусу та ізоляційної основи. Дроти розміщують із запасом довжини, уникаючи натягу під час переміщення важеля та вібрації мотоблока.

Після встановлення перевіряють чіткість перемикання в обох положеннях, нерухомість наконечників і відсутність дотику відкритих контактів до металевих частин техніки. Першу перевірку проводять без навантаження, а потім оцінюють роботу штатного обладнання мотоблока. Правильний добір за моделлю двигуна, двома контактними виводами та геометрією встановлення допомагає замінити стару деталь без перероблення передбаченого місця підключення.
