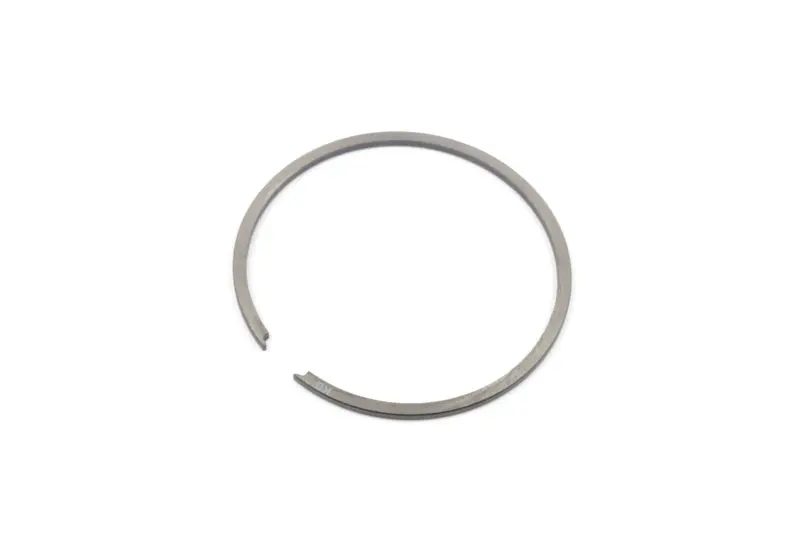

Поршневе кільце MOTUS для JAWA 350 12V, R3 Ø58,75 мм, 1 шт.

Поршневе кільце MOTUS для JAWA 350 12V ремонтного розміру R3

Кільце призначене для поршневої групи мотоциклів JAWA 350 із 12-вольтовим електрообладнанням, зокрема моделей 638, 639 і 640. Номінальний діаметр 58,75 мм відповідає третьому ремонтному розміру R3. Деталь установлюється в канавку поршня та під час його руху прилягає до стінки циліндра, ущільнюючи простір над поршнем. У товарній позиції представлено одне кільце, тому перед замовленням потрібно заздалегідь визначити необхідну кількість для двигуна, що обслуговується.

Призначення в циліндро-поршневій групі

Основне завдання поршневого кільця — обмежувати прорив газів між поршнем і циліндром під час стиснення та робочого ходу. Справне сполучення деталей допомагає підтримувати потрібне ущільнення камери згоряння і стабільну роботу двигуна. Кільце постійно рухається разом із поршнем, контактує зі стінкою циліндра та має вільно працювати у своїй канавці без заклинювання.

Заміна може знадобитися через зношення кільця, збільшений проміжок у замку, поломку або ремонт циліндро-поршневої групи. Непрямими ознаками зношення бувають зниження компресії, ускладнений запуск, втрата тяги та нестабільна робота двигуна. Ці прояви не вказують лише на кільця: перед ремонтом також перевіряють стан поршня, циліндра, канавок та інших деталей, що впливають на герметичність камери згоряння.

Що перевірити під час підбору

• Модифікацію мотоцикла: кільце розраховане на JAWA 350 12V; позначення 12V відокремлює цю поршневу групу від версій JAWA 6V з іншими деталями.
• Ремонтний розмір: Ø58,75 мм належить до розміру R3. Його не можна обирати лише за моделлю мотоцикла — фактичний розмір поршня й обробленого циліндра має відповідати цій градації.
• Параметри канавки: потрібно зіставити висоту та профіль нового кільця з канавкою встановленого поршня. Однаковий діаметр сам по собі не підтверджує повної відповідності.
• Стан сполучених деталей: значне вироблення, пошкодження або неправильна геометрія циліндра не усуваються встановленням одного нового кільця.
• Кількість: ця позиція містить одну деталь. Для повного обслуговування двигуна кількість розраховують за конструкцією встановлених поршнів і числом кілець у їхніх канавках.

Перевірка та встановлення

До складання кільце приміряють у циліндрі та контролюють проміжок у замку за ремонтною документацією конкретного двигуна. Потім перевіряють бічний проміжок в очищеній поршневій канавці. Кільце має рухатися без заклинювання, а його параметри — відповідати циліндру та поршню ремонтного розміру 58,75 мм. Якщо циліндр розточували або хонінгували, орієнтуватися потрібно на результати вимірювань після оброблення, а не на попередній розмір.

Під час монтажу кільце розводять лише настільки, наскільки потрібно для проходження через поршень. Надмірне розкриття здатне деформувати або зламати деталь. Канавку попередньо очищують від нагару й відкладень, не пошкоджуючи її робочі поверхні. Положення замка обирають відповідно до конструкції поршня та настанов із ремонту JAWA 350; за наявності фіксувального штифта замок має зайняти передбачене для нього положення. Після встановлення перевіряють вільний рух кільця в канавці та відсутність перекосу.

MOTUS R3 Ø58,75 мм підходить для ремонту поршневої групи лише за умови збігу моделі, виконання 12V, діаметра циліндра та параметрів поршневої канавки. Точна перевірка цих даних перед складанням допомагає уникнути монтажу кільця невідповідного ремонтного розміру та повторного розбирання двигуна.
