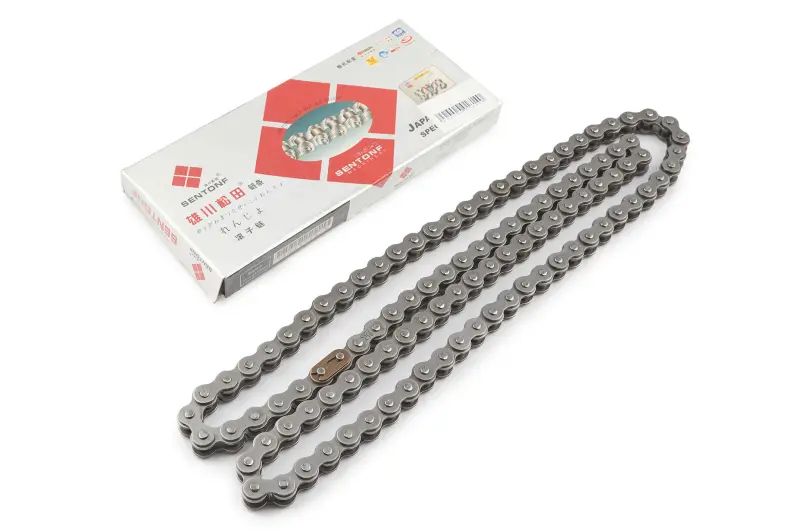

Ланцюг трансмісії SENTONF 420-94L для Delta, Alpha, Zongshen ZUBR

Трансмісійний ланцюг SENTONF 420-94L

Роликовий приводний ланцюг призначений для ланцюгової передачі мопедів Delta, Alpha і техніки сімейства Zongshen ZUBR з відповідними параметрами трансмісії. Він з'єднує ведучу та ведену зірки, передаючи крутний момент від двигуна до заднього колеса. Виконання 420-94L поєднує два основні параметри добору: типорозмір 420 і довжину 94 ланки.

Типорозмір 420 передбачає крок 12,7 мм і внутрішню ширину між пластинами 6,35 мм. Ці розміри мають відповідати профілю обох зірок: ланцюг іншого типорозміру може неправильно розташовуватися на зубцях, навіть якщо його загальна довжина здається придатною. Позначення 94L вказує на 94 ланки. Така довжина розрахована на конфігурації, де відстань між валами, розміри зірок і діапазон регулювання заднього колеса відповідають ланцюгу на 94 ланки.

Що перевірити під час вибору

• Типорозмір: ведуча та ведена зірки мають бути розраховані на ланцюг 420.
• Кількість ланок: потрібна довжина трансмісії має становити 94 ланки без добору за приблизно схожим зовнішнім розміром.
• Модифікацію техніки: назва Delta, Alpha або Zongshen ZUBR сама по собі не замінює перевірку трансмісії, адже окремі версії можуть відрізнятися зірками, базою та положенням задньої осі.
• Стан зірок: значне спрацювання, загострені або деформовані зубці заважають новому ланцюгу нормально працювати та прискорюють його зношування.
• Запас регулювання: після монтажу задня вісь має залишатися в передбаченому виробником діапазоні натягу.

Для впевненого добору порівнюють типорозмір і кількість ланок старого ланцюга, а також параметри встановлених зірок. Якщо раніше змінювали передатне відношення, кількість зубців зірок або положення колеса, довжину 94L потрібно оцінювати за фактичною конфігурацією мопеда. Встановлення лише за назвою моделі без такої перевірки може дати недостатню або надмірну довжину.

Монтаж і регулювання

Перед монтажем очищають зірки та оглядають зубці по всьому колу. Ланцюг укладають на ведучу й ведену зірки без перекручування, після чого регулюють положення заднього колеса. Провис перевіряють у точці та способом, зазначеними в настанові конкретної моделі: надмірний натяг збільшує навантаження на ланцюг, підшипники й вали, а завелика слабина спричиняє ривки та удари під час зміни тяги. Позначки натягувачів з обох боків маятника виставляють однаково, щоб колесо зберігало правильне положення.

Після встановлення варто прокрутити заднє колесо та проконтролювати натяг на кількох ділянках. Це дає змогу виявити тугу ділянку або нерівномірність ходу до початку експлуатації. Після перших поїздок натяг перевіряють повторно, оскільки новий ланцюг і з'єднання припрацьовуються. Точне значення провису, момент затягування осі та порядок фіксації з'єднання визначають за настановою мопеда.

Догляд і ознаки зношування

Ресурс ланцюгової передачі залежить від чистоти, змащування, правильного регулювання та стану зірок. Налиплий пил разом зі старим мастилом утворює абразивний шар, тому ланцюг періодично очищають придатним засобом і обробляють мастилом для мотоциклетних ланцюгів. Інтервал обслуговування коригують з урахуванням дощу, пилу та інтенсивності поїздок.

Підставою для перевірки стають часта потреба підтягування, помітна нерівномірність провису, тугі ланки, пошкоджені пластини чи ролики, а також підвищений шум із боку привода. Ланцюг та обидві зірки оцінюють разом: встановлення нового ланцюга на сильно спрацьовані зубці погіршує зачеплення. SENTONF 420-94L підходить для планового відновлення привода тоді, коли фактична трансмісія потребує типорозміру 420 і довжини 94 ланки.
