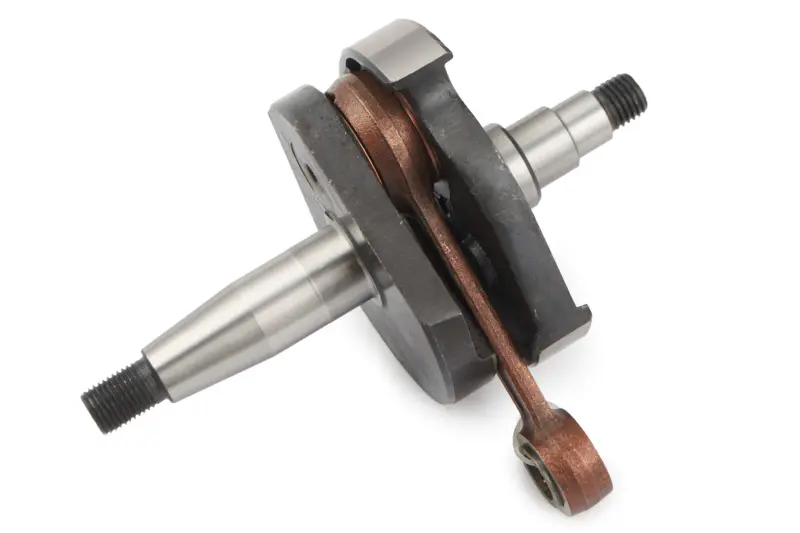

Колінвал VESPA 60 із сепаратором STAYER

Колінвал STAYER для VESPA 60

Колінвал призначений для ремонту двотактного двигуна VESPA 60. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент іншим механізмам двигуна. Від стану колінвала залежать рівномірність обертання, відсутність сторонніх стуків і стабільна робота мотора в усьому діапазоні обертів.

Конструкція об’єднує дві щоки, шатун і вихідні цапфи з різьбовими кінцями. Разом із колінвалом передбачений сепаратор, а розмір відповідної посадки зазначений як 17 мм. Така комплектація дає змогу одночасно замінити основну деталь кривошипно-шатунного механізму та пов’язаний із нею компонент. Під час замовлення слід ураховувати, що позначення VESPA 60 стосується сумісності, але не скасовує перевірку фактичних розмірів конкретного двигуна.

Що перевірити під час підбору

• Модель і тип двигуна. Колінвал розрахований на VESPA 60 із двотактним двигуном. Рік випуску, модифікацію мотора та попередні ремонтні зміни потрібно враховувати окремо.
• Посадку під сепаратор. Для цієї позиції заявлений розмір 17 мм; він має відповідати поршневому пальцю та верхній головці шатуна застосованого двигуна.
• Форму обох боків вала. Порівняйте довжину й діаметри цапф, розташування ступенів, різьбові ділянки та місця встановлення суміжних деталей.
• Розміри кривошипної частини. Перед розбиранням доцільно виміряти діаметр і загальну ширину щік, довжину шатуна та ширину його головок на знятому колінвалі.
• Суміжні компоненти. Посадкові розміри корінних підшипників і ущільнень мають збігатися з картером та обраним комплектом деталей.

Коли потрібна заміна

Перевірка колінвала необхідна за наявності металевого стуку з боку двигуна, помітної вібрації, люфту шатуна, пошкодження різьби або посадкових поверхонь. Підставою для дефектування також є сліди перегрівання, заклинювання двигуна та руйнування підшипників. Ці ознаки можуть мати кілька причин, тому рішення про заміну ухвалюють після розбирання, очищення й вимірювання деталі. Особливу увагу приділяють радіальному люфту нижньої головки шатуна, стану цапф і відсутності неприпустимого биття.

Встановлення та первинна перевірка

Монтаж колінвала виконують у розібраному картері із застосуванням відповідного знімного та запресовувального інструмента. Удари по цапфах здатні порушити взаємне положення щік і пошкодити різьбу, тому вал установлюють через внутрішні обойми підшипників без перекосу. Перед складанням очищають посадкові місця, оцінюють стан корінних підшипників та ущільнень, а також перевіряють вільне переміщення шатуна.

Після встановлення колінвал має обертатися плавно, без заїдань і торкання щік до картера. Осьовий зазор, момент затягування кріплень і порядок остаточного складання обирають за настановою саме для двигуна, який ремонтується. До запуску потрібно переконатися, що шатун рухається вільно, різьбові з’єднання складені правильно, а деталі поршневої групи не створюють перекосу. Такий підхід допомагає уникнути повторного розбирання та виявити невідповідність до введення двигуна в експлуатацію.
