Колінвал Vespa 50 2T із сепаратором STAYER

Колінвал STAYER для Vespa 50 2T із сепаратором

Колінчастий вал призначений для ремонту двотактного двигуна скутера Vespa 50. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент пов’язаним механізмам двигуна. До комплекту входить сепаратор, а посадка під нього має розмір 16 мм. Це суттєві параметри підбору: однакового позначення робочого об’єму недостатньо, якщо двигуни відрізняються конструкцією картера, посадочними місцями або виконанням кінців вала.

Призначення та конструкція

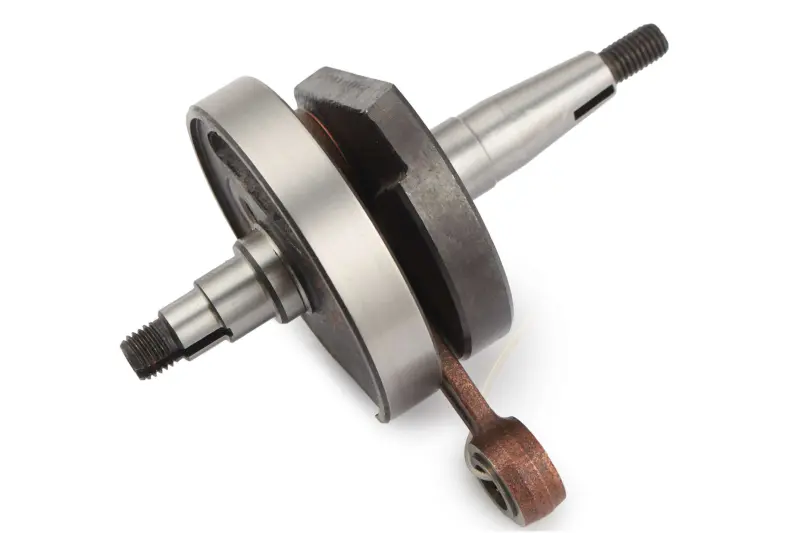

Колінвал виконаний у зборі із шатуном і двома щоками. З обох боків розташовані цапфи для встановлення в картер двигуна; конструкція містить різьбові ділянки, конічну посадочну поверхню та паз під фіксувальну деталь. Така геометрія має точно відповідати суміжним деталям конкретного двигуна. Колінвал постійно сприймає змінні навантаження, тому стан посадок, шатуна та з’єднань безпосередньо впливає на рівномірність обертання, рівень вібрацій і правильну роботу мотора.

Сепаратор забезпечує розміщення тіл кочення та належить до деталей, потрібних для відповідного шарнірного з’єднання. Перед складанням слід перевірити його розмір і відповідність поршневому пальцю та головці шатуна. Використовувати лише назву Vespa 50 як єдиний критерій не варто: у скутерів однієї серії можуть траплятися різні покоління й виконання двигуна.

Що перевірити під час підбору

• Тип двигуна: виріб заявлений для двотактного двигуна Vespa 50.
• Посадку під сепаратор: для цієї версії зазначено розмір 16 мм.
• Форму обох цапф: порівняйте довжину й діаметр ступенів, конус, різьбові кінці, пази та розташування переходів.
• Параметри шатуна: мають збігатися міжосьова відстань, ширина головок і посадка поршневого пальця.
• Сполучення з картером: перевірте місця встановлення корінних підшипників і сальників, а також положення деталей, які монтуються з кожного боку вала.

Найнадійніше зіставляти новий колінвал із демонтованою деталлю та технічними даними встановленого двигуна. Особлива увага потрібна за наявності нестандартної поршневої групи, раніше заміненого мотора або слідів перероблення посадочних місць. Розміри підшипників, сальників і поршневого пальця перевіряють до початку складання, щоб не виявити невідповідність після запресовування.

Коли потрібна заміна

Підставою для діагностики колінвала можуть бути стукіт із картера, помітна вібрація, радіальний або осьовий люфт шатуна, пошкодження різьби та пазів, зношення посадочних шийок чи биття цапф. Ці ознаки не завжди вказують лише на одну несправність, тому під час розбирання також оцінюють корінні підшипники, сальники, поршневий палець, поршень і циліндр. Установлення нового вала без усунення причини пошкодження може призвести до повторного ремонту.

Рекомендації зі встановлення

Монтаж виконують після розбирання та очищення картера. Перед установленням перевіряють вільний рух шатуна, стан сепаратора, чистоту мастильних каналів і відсутність пошкоджень на сполучуваних поверхнях. Половини картера стягують рівномірно, без ударного навантаження на цапфи; підшипники й ущільнення встановлюють придатним інструментом. Після складання контролюють вільне обертання вала, відсутність заїдань і правильне положення деталей з обох боків двигуна. Моменти затягування та послідовність складання обирають за настановою саме для встановленої версії мотора.

Колінвал STAYER підходить для планового відновлення Vespa 50 2T за підтвердженого збігу посадки під сепаратор 16 мм і всієї приєднувальної геометрії. Точна перевірка до монтажу допомагає зібрати двигун без перекосу, несумісних посадок і зайвого повторного розбирання.
