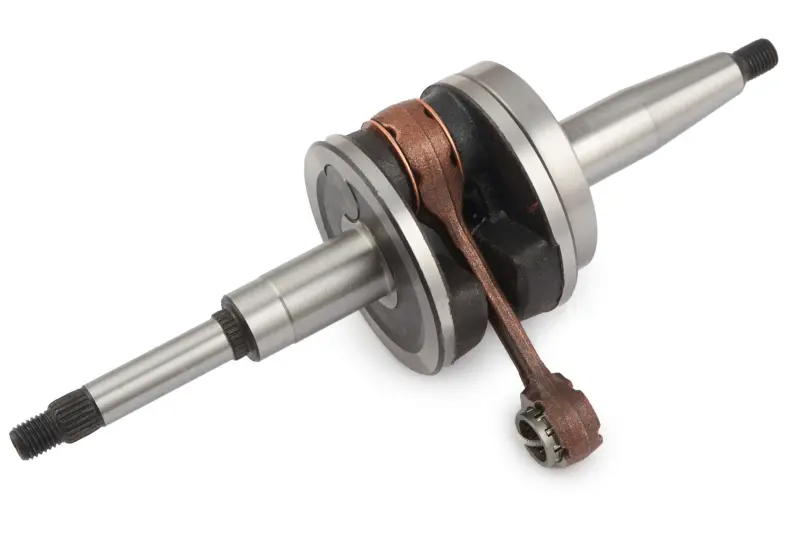

Колінвал Peugeot Ludix із сепаратором STAYER

Колінвал Peugeot Ludix із сепаратором STAYER

Колінвал STAYER призначений для ремонту двигуна скутера Peugeot Ludix. Він сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент далі до трансмісії. Від стану цієї деталі залежать плавність обертання, правильне переміщення поршня та стабільна взаємодія пов’язаних механізмів двигуна.

Конструкція поєднує дві щоки, шатун і вихідні частини вала з різними посадковими ділянками. На кінцях передбачені різьба, шліцьова ділянка та конічна посадкова поверхня. Така конфігурація потребує точного збігу з деталями конкретного двигуна: зовні подібні колінвали можуть відрізнятися довжиною сторін, діаметрами шийок, формою посадок, параметрами шатуна та з’єднанням із поршневим пальцем.

Комплектація та призначення сепаратора

До комплекту входить сепаратор — голчастий підшипник поршневого пальця. Він установлюється між верхньою головкою шатуна та пальцем поршня, забезпечуючи їх рухоме з’єднання. Перед складанням потрібно перевірити відповідність його внутрішнього й зовнішнього діаметрів, а також ширини параметрам поршня, пальця та шатуна. Інші підшипники, сальники й монтажні деталі до заявленої комплектації не входять.

Що перевірити під час підбору

• Версію двигуна. У сімействі Peugeot Ludix застосовувалися різні виконання силової частини, тому самої назви моделі скутера недостатньо для остаточного вибору.
• Геометрію старого колінвала. Порівняйте загальну форму й довжину обох сторін, діаметри під корінні підшипники, розташування щік і параметри шатуна.
• Посадкові поверхні. Мають збігатися конус, шліци, різьбові кінці та місця встановлення пов’язаних деталей.
• Поршневе з’єднання. Уточніть діаметр пальця й розміри голчастого сепаратора, не орієнтуючись лише на назву моделі.
• Виконання мотора. Ураховуйте рік, модифікацію скутера, охолодження та розташування циліндра, адже ці ознаки допомагають відкинути невідповідну версію.

Коли потрібна заміна

Перевірка колінвала необхідна за наявності стуку з картера, відчутної вібрації, радіального чи осьового люфту шатуна, пошкодження різьби та шліців, зношення посадок під підшипники або виявленого биття. Причина таких ознак може бути й у пов’язаних деталях, тому під час розбирання додатково контролюють корінні підшипники, сальники, поршневий палець, сепаратор і посадкові місця в картері.

Рекомендації зі встановлення

Для монтажу колінвала двигун розбирають із роз’єднанням половин картера. Виробник техніки при відкриванні картера приписує встановлювати нові корінні підшипники та ущільнення. Вал потрібно монтувати відповідним інструментом без ударів по різьбі, щоках і кінцях вала. Після складання перевіряють вільне обертання, відсутність заклинювання, правильне положення шатуна та надійну фіксацію всіх пов’язаних деталей.

Цей колінвал підходить для ремонту Peugeot Ludix лише після звіряння конкретного виконання двигуна й основних посадкових параметрів. Точне зіставлення зі знятою деталлю до початку складання допомагає уникнути повторного розбирання картера та пошкодження нових підшипників або ущільнень.
