Колінвал Карпати з втулкою STAYER

Колінвал Карпати з втулкою STAYER

Колінчастий вал призначений для ремонту двигуна мопеда Карпати. Він приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент іншим механізмам двигуна. Від стану цієї деталі залежать рівномірність обертання, стабільність роботи мотора й правильна взаємодія суміжних компонентів.

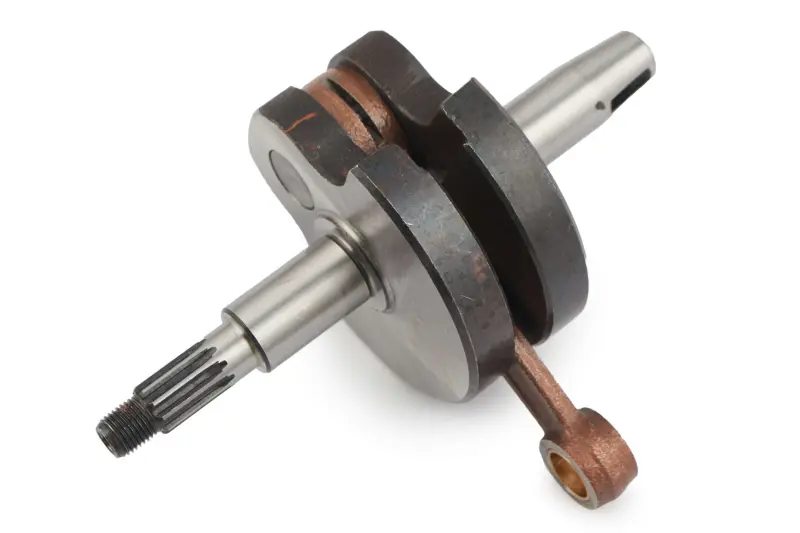

Колінвал постачається у складеному виконанні із шатуном. Конструкція має дві щоки, з’єднані шатунною шийкою, ступінчасті кінці вала та втулку у верхній головці шатуна. На одному кінці передбачені шліцьова посадкова частина й різьба. Така конфігурація потребує точного збігу з деталями конкретного двигуна: приблизної подібності за загальним виглядом для правильного добору недостатньо.

Коли потрібна заміна

Перевірка колінвала необхідна в разі появи стукоту у кривошипному механізмі, відчутного радіального або осьового люфту шатуна, вібрації, пошкодження посадкових поверхонь, різьби чи шліців. Підставою для розбирання також можуть бути заклинювання, сліди перегрівання або виявлене під час ремонту биття. Складати двигун зі зношеними спряженнями не варто: відхилення в цій частині механізму збільшують навантаження на підшипники, ущільнення та деталі циліндро-поршневої групи.

Що звірити перед вибором

• Модифікацію двигуна. На мопедах родини Карпати застосовувалися різні двигуни, тому сама назва моделі техніки не виключає відмінностей у виконанні.
• Конфігурацію обох кінців вала. Порівняйте ступені, посадкові ділянки, шліци, різьбу та розташування переходів зі знятою деталлю.
• Виконання шатуна. Ураховуються форма обох головок, наявність втулки у верхній головці та положення шатуна відносно щік.
• Суміжні компоненти. Вал має відповідати картеру, корінним підшипникам, ущільненням і деталям, які встановлюються на його кінцях.

Якщо двигун раніше замінювали або складали з компонентів різних модифікацій, добирати колінвал потрібно за фактично встановленим мотором і демонтованою деталлю. Перед замовленням доцільно зробити кілька вимірювань старого вала та зіставити посадкові діаметри, довжину виступних частин, параметри різьби й кількість шліців. Точні розміри цієї позиції виробником у картці не заявлені, тому переносити значення зі схожого колінвала не можна.

Рекомендації зі встановлення

Монтаж виконують у розібраному картері з дотриманням технології складання двигуна. До встановлення слід очистити посадкові місця, оцінити стан корінних підшипників та ущільнень, перевірити відсутність пошкоджень на спряжених деталях. Зусилля під час монтажу прикладають через відповідне оснащення, не передаючи ударне навантаження через шатун або щоки. Після складання вал має вільно обертатися без заїдань, помітного осьового зміщення та контакту щік із картером.

Колінвал STAYER підходить для планового відновлення двигуна Карпати та ремонту після зношення кривошипно-шатунного механізму. Ретельна перевірка виконання і професійне встановлення допомагають уникнути повторного розбирання мотора та забезпечують правильну спільну роботу вала, шатуна, поршня й компонентів, установлених на кінцях вала.
