Колінвал Derbi Senda 50 із сепаратором STAYER

Колінвал Derbi Senda 50 із сепаратором STAYER

Колінвал STAYER призначений для ремонту двигуна мотоцикла Derbi Senda 50. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент механізмам двигуна. Колінчастий вал постійно працює зі змінним навантаженням, тому його стан безпосередньо пов’язаний із плавністю обертання, рівнем вібрацій і відсутністю стороннього стукоту в нижній частині двигуна.

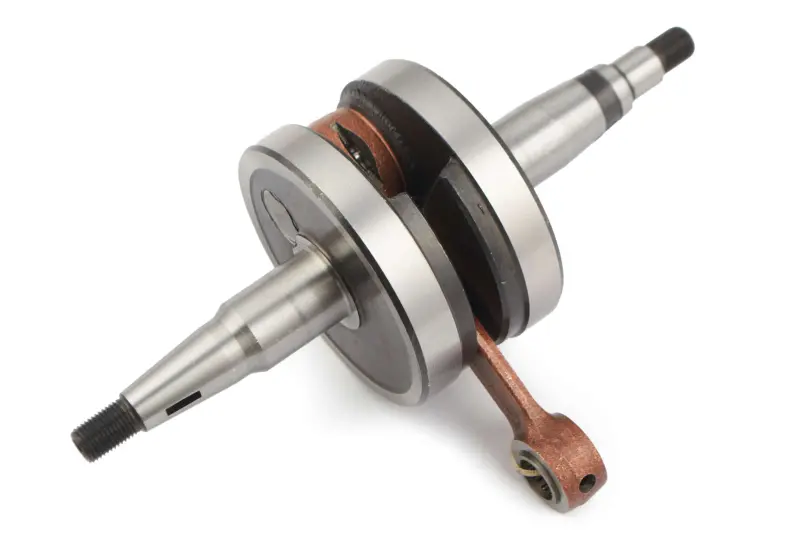

Виріб є зібраним колінчастим валом із шатуном і двома щоками. Конструкція має ступінчасті кінці для сполучення з деталями двигуна, різьбову ділянку та передбачені посадкові зони. Разом із колінвалом постачається сепаратор, зазначений у назві комплекту. Така конфігурація підходить для ремонту, під час якого потрібно замінити вал у зборі, а не відновлювати окремі частини старої деталі.

Що перевірити під час добору

Колінвал заявлений для Derbi Senda 50, проте перед замовленням потрібно визначити модифікацію встановленого двигуна. У сімействі Senda 50 застосовувалися різні покоління моторів, тому самої назви мотоцикла недостатньо для остаточного вибору. Зіставте позначення двигуна та конструкцію демонтованого вала з новою деталлю.

• Порівняйте загальну довжину та форму обох кінців колінвала.
• Перевірте діаметри шийок, розташування уступів і посадкових зон під підшипники та ущільнення.
• Зіставте конусні ділянки, різьбу, пази та бік розташування кожного з’єднання.
• Переконайтеся, що ширина щік і положення шатуна відповідають картеру та циліндропоршневій групі конкретного двигуна.
• Перевірте відповідність комплектного сепаратора поршневому пальцю, шатуну та поршню, які використовуватимуться під час складання.

Особливо ретельно слід проводити добір, якщо двигун раніше замінювали, ремонтували із застосуванням деталей іншої модифікації або мотоцикл має нестандартну циліндропоршневу групу. У такому разі орієнтуйтеся на фактичну конфігурацію мотора та розміри знятого колінвала.

Коли потрібна заміна

Підставою для перевірки колінвала можуть бути стукіт, відчутний люфт шатуна, пошкодження різьби чи пазів, зношення посадкових поверхонь, сліди перегрівання, заклинювання або биття. Подібні ознаки здатні виникати також через підшипники, поршневу групу чи інші деталі двигуна, тому рішення про заміну приймають після розбирання та вимірювального контролю. Новий вал не усуне причину несправності, якщо в картері залишилися пошкоджені підшипники, забруднення або порушені посадки.

Рекомендації зі встановлення

Монтаж колінвала виконують у розібраному картері з використанням відповідних знімачів, оправок і монтажного інструменту. Удари по кінцях вала або щоках неприпустимі, оскільки вони можуть порушити геометрію зібраної деталі. Під час установлення контролюють стан корінних підшипників, ущільнень і посадкових місць, очищають внутрішні порожнини двигуна та перевіряють канали змащення відповідно до процедури обслуговування конкретного мотора.

Після з’єднання половин картера вал має обертатися вільно, без заїдань і контакту щік із корпусом. Осьовий проміжок і положення сполучених деталей перевіряють за технічними даними встановленого двигуна. Перед остаточним складанням також контролюють посадку сепаратора, вільний рух шатуна та правильність установлення поршня. Професійний монтаж допомагає уникнути перекосу, пошкодження нових підшипників і повторного розбирання двигуна.

Цей колінвал підходить для планового відновлення або ремонту Derbi Senda 50 за умови підтвердженого збігу версії двигуна та всіх приєднувальних розмірів. Точна звірка перед установленням особливо важлива: відмінності в довжині кінців, діаметрах шийок або розташуванні пазів роблять зовні подібні колінвали невзаємозамінними.
