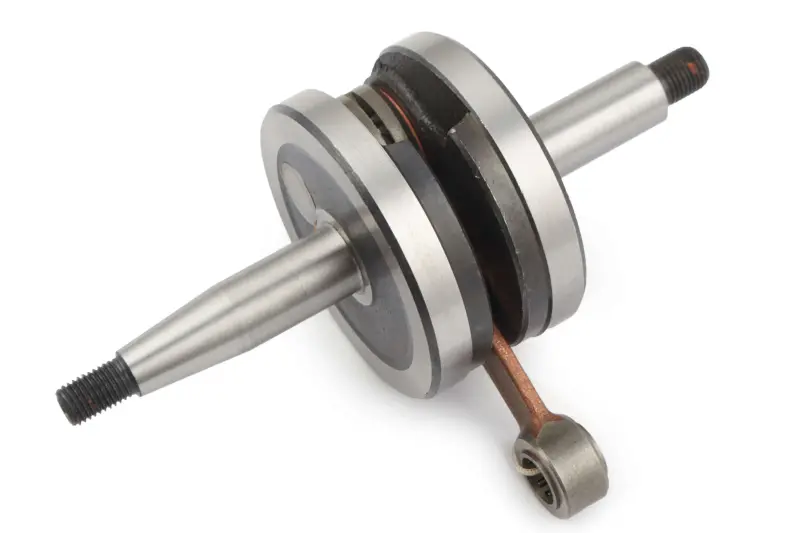

Колінвал STAYER для Minarelli AM6 із сепаратором

Колінвал STAYER для двигуна Minarelli AM6

Колінвал призначений для ремонту двигуна Minarelli AM6. Деталь сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до первинного привода двигуна. До комплекту входить голчастий сепаратор верхньої головки шатуна, який використовується у з’єднанні шатуна з поршневим пальцем.

Конструкція поєднує дві щоки, шатун і вихідні цапфи. Повнорозмірні щоки розміщені з обох боків нижньої головки шатуна, а на кінцях вала передбачені посадкові ділянки та різьба для сполучених деталей двигуна. Колінвал установлюється всередині картера й працює разом із корінними підшипниками, ущільненнями, приводною шестернею та деталями з боку запалювання. Ці супутні позиції не слід вважати частиною комплекту: для цього товару підтверджені сам колінвал і сепаратор.

Коли потрібна заміна

Перевірка колінвала потрібна за наявності помітного радіального або осьового люфту шатуна, стукоту в нижній частині двигуна, вібрації, пошкодження різьби чи посадкових поверхонь, а також після заклинювання поршневої групи. Причиною стороннього шуму можуть бути й корінні підшипники, тому перед ремонтом двигун діагностують комплексно. Стан щік, цапф, шатуна та його нижнього підшипника оцінюють після розбирання, не обмежуючись зовнішнім оглядом зібраного мотора.

Як перевірити сумісність

Головний критерій застосування — установлений двигун Minarelli AM6, а не лише марка чи модель мотоцикла. У техніці одного сімейства можуть використовуватися різні двигуни та модифікації. Окрім позначення двигуна, перед замовленням порівняйте стару деталь за формою обох цапф, діаметрами посадок під корінні підшипники й ущільнення, розташуванням шпонкових пазів, різьбою на кінцях вала та місцем установлення приводної шестерні. Окремо перевірте розмір поршневого пальця й потрібні розміри сепаратора.

Для AM6 існують різні виконання колінвала, розмежовані в заводській деталізації за номером двигуна. Тому загального позначення «AM6» недостатньо, якщо мотор уже ремонтували, установили інший картер, циліндр або поршневу групу. За відсутності старої деталі параметри визначають за настановою саме для встановленої версії двигуна. Така перевірка особливо важлива для посадок підшипників, довжини виступних кінців і сполучення з деталями запалювання та первинного привода.

Установлення та контроль після складання

Заміна колінвала потребує розбирання двигуна й роз’єднання половин картера. Під час монтажу застосовують відповідний знімальний і запресовувальний інструмент: удари по цапфах здатні пошкодити різьбу, порушити геометрію вала або створити зайве навантаження на підшипники. Посадкові поверхні очищають, а стан корінних підшипників та ущільнень перевіряють до складання. Зношені сполучені деталі доцільно замінити під час того самого ремонту, адже повторний доступ знову вимагатиме розбирання картера.

Послідовність установлення ущільнення, кільця, дистанційної втулки, шпонок і шестерень має відповідати сервісній документації AM6. Під час складання також витримують правильне положення міток сполучених шестерень і затягують кріплення з моментами, установленими виробником двигуна. Після стягування половин картера колінвал має обертатися вільно, без заїдань і відчутного биття; одночасно перевіряють перемикання передач. Сепаратор перед установленням оглядають, змащують засобом, передбаченим процедурою складання двотактного двигуна, та монтують без перекосу разом із поршневим пальцем.

Колінвал STAYER із сепаратором підходить для планового відновлення штатного двигуна AM6 за умови підтвердженого збігу посадок і конфігурації. Якщо мотор доопрацьований, має збільшений циліндр або нестандартну поршневу групу, сумісність і допустимий режим роботи визначають за вимогами встановлених компонентів: для цієї моделі не заявлені параметри ходу, довжини шатуна чи граничних обертів.
