Конденсатор генератора 42 мкФ 250 В JIANTAI

Конденсатор генератора JIANTAI 42 мкФ

Конденсатор призначений для генераторних установок із конденсаторним збудженням. У таких альтернаторах його ємність пов’язана з процесом збудження та рівнем напруги без навантаження, тому справність і правильний добір деталі безпосередньо впливають на здатність генератора вийти на штатний режим. Позиція підходить для ремонту, коли встановлений конденсатор утратив ємність, зазнав пошкодження корпусу або перестав забезпечувати нормальне збудження альтернатора.

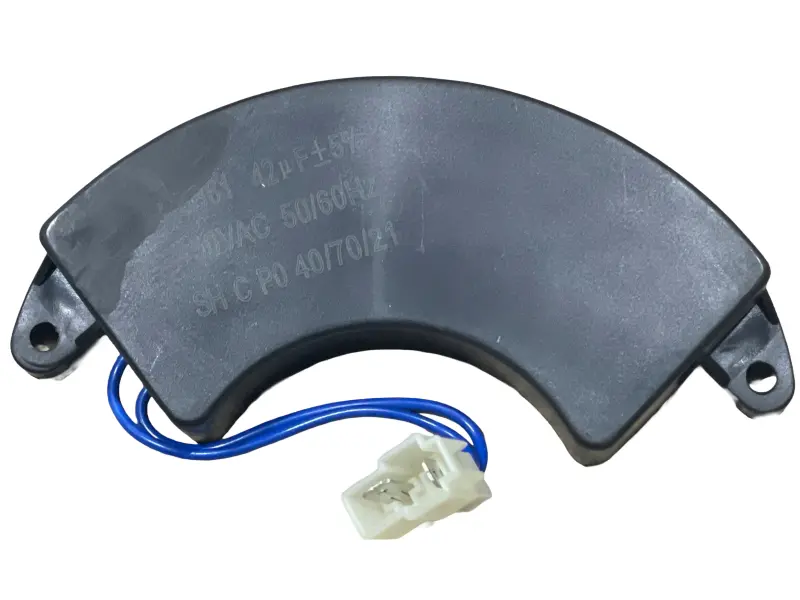

Номінальна ємність деталі становить 42 мкФ, допуск — ±5%. На корпусі зазначені робоча напруга 250 В змінного струму та частота 50/60 Гц. Конденсатор виконаний у дугоподібному корпусі з двома монтажними вушками. Підключення організоване двома проводами, що закінчуються спільним двоконтактним роз’ємом. Така конфігурація розрахована на монтаж усередині генераторної частини обладнання та потребує відповідності не лише електричних параметрів, а й форми корпусу, розташування кріплень і типу з’єднувача.

Що врахувати під час добору

• Ємність: замінювана деталь повинна мати номінал 42 мкФ. Встановлення конденсатора з іншою ємністю може змінити напругу альтернатора без навантаження.
• Робоча напруга: потрібен конденсатор, розрахований на 250 В змінного струму, або на значення, прямо передбачене виробником конкретного генератора.
• Частота: ця модель має позначення 50/60 Гц.
• Підключення: потрібно зіставити кількість проводів, форму двоконтактного роз’єму та розташування контактів із демонтованою деталлю.
• Кріплення: дугоподібний корпус і два бічні вушка мають без переробок розміщуватися у передбаченій точці генераторної частини.

Перевірка перед заміною

Відсутність збудження або знижена напруга без навантаження справді можуть бути пов’язані з несправним конденсатором, однак подібні прояви виникають також через недостатню частоту обертання, порушення з’єднань чи несправність обмоток. Завищена напруга, своєю чергою, може супроводжувати встановлення конденсатора надмірної ємності. Тому перед заміною перевіряють фактичну ємність старої деталі відповідним вимірювальним приладом, стан проводів і роз’єму, надійність контактів, частоту обертання двигуна та справність інших компонентів альтернатора.

Встановлення

Роботи виконують за повністю зупиненого генератора, від’єднаного навантаження та унеможливленого випадкового запуску двигуна. Перед демонтажем фіксують початкове розташування деталі й підключення проводів. Новий конденсатор закріплюють у штатних точках без деформації корпусу та натягування проводів; роз’єм повинен входити повністю й надійно утримуватися. Кабель укладають так, щоб він не торкався рухомих частин, гострих крайок і поверхонь, що нагріваються.

Після складання генератор спочатку перевіряють без під’єднаних споживачів, контролюючи появу та рівень вихідної напруги, а потім проводять перевірку в передбаченому для установки режимі. Конденсатор 42 мкФ потрібно вибирати за сукупністю параметрів альтернатора та попередньої деталі: самого діапазону потужності двигуна або генераторної установки для точного добору недостатньо.
