Крильчатка охолодження статора бензогенератора 5–6 кВт JIANTAI

Крильчатка охолодження статора бензогенератора 5–6 кВт JIANTAI

Крильчатка призначена для примусового повітряного охолодження обмоток статора бензогенераторів потужнісного класу 5–6 кВт. Під час роботи генераторної частини вона створює потік повітря, який проходить крізь внутрішній простір корпусу та відводить тепло від компонентів, що нагріваються. Справне охолодження особливо потрібне за тривалої роботи установки та підключення навантаження, яке відповідає можливостям генератора.

Призначення та конструкція

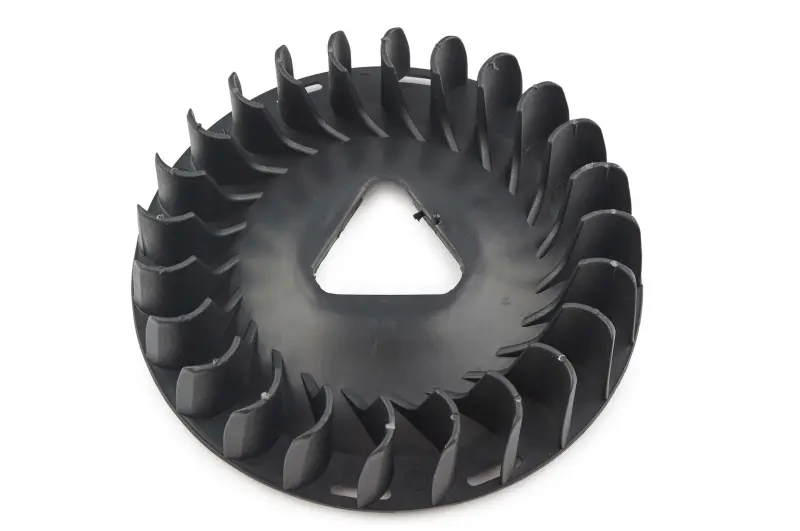

Деталь має форму круглого диска з великою кількістю вигнутих радіальних лопатей. Така конфігурація дає змогу крильчатці переміщувати повітря під час обертання. У центральній частині розташований посадковий отвір трикутної форми. Саме форма, розміри та положення цього отвору визначають з’єднання деталі із суміжною частиною генератора, тому їх потрібно враховувати під час добору не менш уважно, ніж заявлений діапазон потужності.

Крильчатку встановлюють у генераторній частині установки для обдування статора та його обмоток. Вона не регулює напругу й не належить до системи охолодження циліндра двигуна. Її завдання — підтримувати циркуляцію повітря біля компонентів, що беруть участь у виробленні електроенергії. Пошкодження лопатей, деформація диска або неправильна посадка можуть зменшити повітряний потік, спричинити биття та сторонній шум під час обертання.

Як перевірити сумісність

Позначення «5–6 кВт» указує на клас бензогенераторів, для якого пропонується ця модель, однак самої потужності недостатньо для точного вибору. Генератори з однаковою потужністю можуть мати різне виконання генераторної частини, кришки, посадки крильчатки та напрямку лопатей. Перед замовленням зніміть стару деталь або забезпечте доступ до неї та порівняйте основні ознаки:

• зовнішній діаметр диска й доступний простір усередині кришки;
• форму та розміри центрального посадкового отвору;
• товщину центральної частини й глибину посадки;
• кількість, висоту, вигин і напрямок лопатей;
• розташування крильчатки відносно статора, ротора та захисної кришки;
• марку й точну модифікацію бензогенератора.

Збіг лише зовнішнього діаметра не підтверджує сумісність. Посадковий отвір має з’єднуватися без перекосу та надмірного люфту, а лопаті — вільно розміщуватися в корпусі. Якщо стара крильчатка зруйнована частково, параметри краще звіряти за вцілілою маточиною, суміжною деталлю та внутрішнім простором кришки.

Коли потрібна заміна

Підставою для заміни є тріщини диска, відколи або відсутність окремих лопатей, оплавлені ділянки, деформація посадкового отвору, помітне биття чи сліди контакту з корпусом. Продовжувати роботу з пошкодженою крильчаткою не варто: порушена геометрія погіршує обдування, а відірваний фрагмент може пошкодити розташовані поруч компоненти. Перед монтажем нової деталі слід прибрати уламки та забруднення з корпусу, а також визначити причину руйнування старої — перекіс, ослаблене кріплення або контакт із кришкою.

Рекомендації зі встановлення

Роботи виконують із зупиненим і охолодженим двигуном, від’єднавши від генератора споживачів. Крильчатку встановлюють без ударів і примусового розточування посадкового отвору. Після складання потрібно переконатися, що диск розташований рівно, лопаті не торкаються кришки та сусідніх деталей, а обертання відбувається вільно. До запуску також перевіряють надійність штатного кріплення та відсутність усередині корпусу інструменту або уламків. Такий порядок допомагає відновити нормальне обдування статора й уникнути повторного пошкодження нової крильчатки.
