Статор бензогенератора JIANTAI 6 кВт, D 200 / d 120 / L 145 мм

Статор бензогенератора JIANTAI 6 кВт

Статор призначений для ремонту генераторної частини бензогенератора потужністю 6 кВт. Це нерухома частина генератора з обмотками, усередині якої розміщується ротор. Під час обертання ротора в обмотках формується напруга, тому стан статора безпосередньо впливає на здатність агрегату виробляти електроенергію. Деталь використовують для заміни штатного статора в разі пошкодження обмоток, міжвиткового замикання, перегрівання ізоляції, обриву виводів або механічного пошкодження осердя.

Розмірні позначення цієї моделі — D 200 мм, d 120 мм і L 145 мм. Вони є основними орієнтирами під час підбору: лише заявленої потужності бензогенератора недостатньо, оскільки агрегати одного класу можуть відрізнятися геометрією генераторної частини, розташуванням обмоток, виводів і точок фіксації. Перед установленням потрібно виміряти демонтований статор та зіставити кожен параметр D, d і L із відповідним розміром нової деталі.

Що перевірити під час вибору

• Потужність агрегату. Ця версія розрахована на застосування в бензогенераторі потужністю 6 кВт; варіант для генератора іншої потужності потрібно підбирати окремо.
• Розміри статора. Значення D 200 мм, d 120 мм і L 145 мм мають збігатися з параметрами знятої деталі. Навіть невелика відмінність одного розміру може перешкодити правильній посадці статора або розміщенню ротора.
• Форму осердя та посадку. Порівняйте зовнішній контур, внутрішній отвір, довжину пакета й положення деталі в корпусі генератора. Після складання ротор має розташовуватися всередині без контакту зі статором.
• Виводи обмоток. Потрібно зіставити кількість проводів, тип роз’ємів і клем, їхнє розташування та довжину з попереднім статором. Підключення виконують за схемою конкретного бензогенератора зі збереженням призначення кожного виводу.
• Розташування кріплень. До монтажу порівняйте точки фіксації та доступний простір для проводки. Проводи не повинні потрапляти між деталями корпусу, торкатися ротора або натягуватися після остаточного складання.

Конструкція та призначення

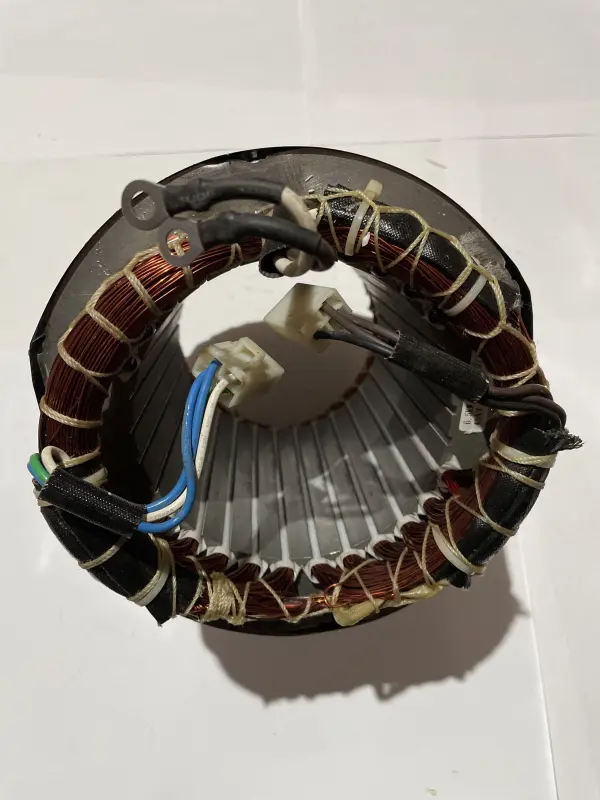

Статор виконаний у вигляді кільцевого набірного осердя з розподіленими по колу обмотками. Конструкція містить силові виводи з кільцевими клемами, проводку з роз’ємом і додаткові з’єднувальні проводи. Така конфігурація потребує точного повторення штатного підключення: подібний зовнішній вигляд окремих проводів не означає однакове призначення. Перед демонтажем справних з’єднань зручно зафіксувати схему підключення старої деталі, а під час складання послідовно перенести кожен контакт на передбачене місце.

Заміна статора зазвичай пов’язана з розбиранням генераторної частини та зняттям ротора. До остаточного складання перевіряють, що осердя встановлене рівно, обмотки та їхня перев’язка не затиснуті корпусом, ізоляція проводів не пошкоджена, а роз’єми з’єднані без перекосу. Проводку слід прокласти штатним маршрутом, щоб унеможливити її дотик до обертових деталей і поверхонь агрегату, які нагріваються.

Основні характеристики

• тип деталі: статор бензогенератора;
• бренд: JIANTAI;
• потужність бензогенератора: 6 кВт;
• розмір D: 200 мм;
• розмір d: 120 мм;
• розмір L: 145 мм.

Ця модель призначена для ремонту бензогенератора з повністю однаковими розмірними та приєднувальними параметрами. Для впевненого вибору зіставте старий статор не лише за потужністю, а й за всіма трьома розмірами, конфігурацією осердя, кількістю виводів, роз’ємами та розташуванням кріплень. Такий підхід дає змогу заздалегідь виключити деталь, яка не поміститься в корпусі або не відповідатиме штатній схемі підключення.
