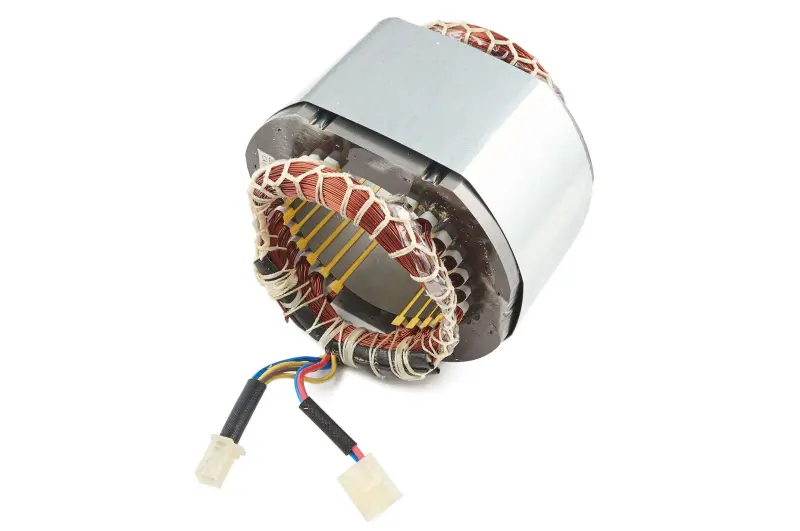

Статор бензогенератора JIANTAI 2,5 кВт, D 160 / d 95 / L 110 мм

Статор бензогенератора JIANTAI 2,5 кВт, D 160 / d 95 / L 110 мм

Статор призначений для ремонту генераторної частини бензогенератора класу потужності 2,5 кВт. Це нерухома частина генератора з обмотками, яка працює разом із ротором та бере участь у виробленні вихідної напруги. Деталь обирають у разі пошкодження обмоток, міжвиткового замикання, обриву виводів, слідів перегрівання або механічного контакту ротора зі статором. Заміна доцільна після діагностики, коли несправність локалізована саме в генераторній частині, а двигун, регулятор і з’єднання перевірені окремо.

Розміри та критерії добору

Для цієї модифікації зазначено три основні розміри: D — 160 мм, d — 95 мм і L — 110 мм. Самого збігу потужності бензогенератора недостатньо: апарати одного класу можуть відрізнятися геометрією генераторного блока, розташуванням виводів і виконанням з’єднань. Перед вибором виміряйте демонтований статор у тих самих точках і зіставте всі три значення. Порівнювати потрібно за фактичними розмірами, адже розбіжність зовнішнього чи внутрішнього діаметра або довжини не дасть правильно розмістити деталь відносно ротора та корпусних кришок.

Додатково зіставте форму осердя, посадку в корпусі, розташування пазів і кріпильних точок, кількість проводів, напрямок їх виходу та тип роз’ємів. Цей статор має провідні виводи з рознімними з’єднаннями; їхню конфігурацію потрібно звірити з демонтованою деталлю ще до розбирання генератора. Позначення JIANTAI стосується заявленого виконання товару, проте під час добору вирішальними залишаються клас потужності, розміри та конструктивний збіг генераторної частини.

Конструкція та призначення

Статор виконаний як кільцевий пакет осердя з розміщеними по колу обмотками. У центрі залишається простір для обертання ротора. Така деталь встановлюється всередині генераторного блока і не є котушкою запалювання двигуна, автоматичним регулятором напруги чи ротором. Це має значення під час діагностики: однакові зовнішні прояви — відсутність напруги, нестабільний вихід або нагрівання — можуть бути пов’язані з різними компонентами. Перед придбанням бажано перевірити обмотки вимірювальним приладом та виключити пошкодження проводки, контактів й інших деталей генератора.

Що врахувати під час установлення

Монтаж виконують під час розбирання генераторної частини. До зняття старої деталі зафіксуйте розташування проводів і роз’ємів, щоб відновити їх прокладання без натягу та потрапляння до обертових деталей. Посадкові поверхні й кришки потрібно очистити від пилу, частинок ізоляції та металевого сміття. Статор установлюють без перекосу; після складання ротор має вільно обертатися й не торкатися внутрішньої поверхні обмоток або осердя.

Одночасно варто оглянути ротор, підшипники, кришки та кріплення. Якщо на старому статорі є сліди торкання, просте встановлення нової деталі без усунення люфту чи зміщення може спричинити повторне пошкодження. Електричні з’єднання підключають за схемою конкретного бензогенератора, зберігаючи початкове призначення кожного виводу. Після складання перевірку проводять послідовно: спершу контролюють вільне обертання та правильність з’єднань, потім роботу без навантаження, а далі — зі штатним навантаженням у межах можливостей генератора.

Основні дані

• тип деталі: статор генераторної частини бензогенератора;
• заявлений клас потужності: 2,5 кВт;
• розмір D: 160 мм;
• розмір d: 95 мм;
• розмір L: 110 мм;
• позначення виконання: JIANTAI;
• конструкція: кільцеве осердя з обмотками та провідними виводами.

Цей варіант підходить для ремонту лише за повного збігу геометрії та з’єднань зі штатним статором. Якщо стара деталь збереглася, використовуйте її як основний зразок для вимірювання: перевірте D, d і L, посадку в кришках, положення виводів та роз’єми. Такий порядок добору зменшує ризик придбати статор того самого класу потужності, але іншого конструктивного виконання.
