Права кришка статора бензогенератора 1,9–2 кВт JIANTAI

Права кришка статора бензогенератора 1,9–2 кВт JIANTAI

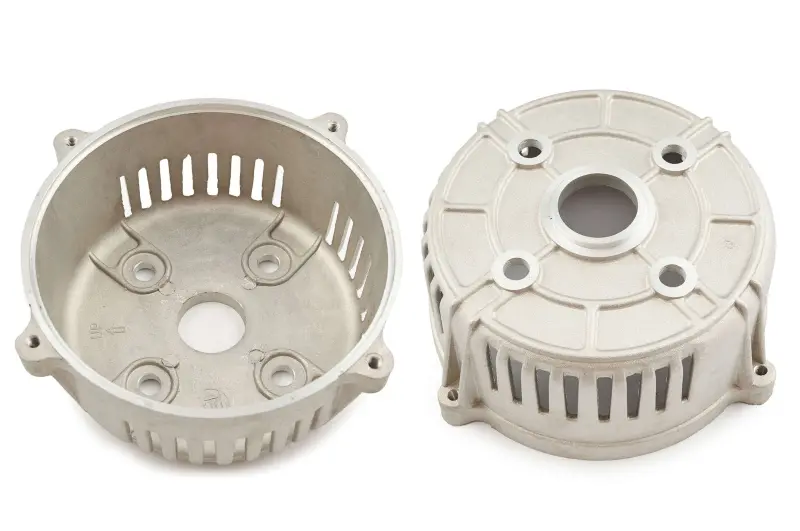

Корпусна деталь призначена для правого боку статорної частини бензогенератора потужністю 1,9–2 кВт. Її використовують під час відновлення генераторного блока, коли штатна кришка пошкоджена, деформована, має розбиті посадкові місця або вже не забезпечує правильного взаємного розташування з’єднуваних деталей. Кругла форма, центральний отвір, чотири внутрішні опорні майданчики та зовнішні кріпильні вушка відповідають призначенню цієї деталі.

Кришка закриває торцеву частину корпусу статора та бере участь у його складанні із сусідніми компонентами генератора. По колу передбачені вентиляційні прорізи, а зовнішню поверхню підсилено радіальними ребрами. Така конфігурація залишає відкритими передбачені конструкцією повітряні проходи та надає корпусній деталі жорсткості. Центральний отвір розрахований на проходження осьової частини агрегату, тому його положення відносно кріплень має принципове значення під час підбору.

Розміри та критерії сумісності

Для цієї модифікації зазначено посадковий діаметр 160 мм і діагональну міжцентрову відстань 178 мм. Проте лише заявленої потужності генератора недостатньо для вибору: техніка одного діапазону може мати різні виконання генераторної частини. Перед замовленням потрібно зняти стару праву кришку та зіставити всі посадкові ознаки.

• Бік встановлення: правий бік статора.
• Діапазон генератора: бензогенератори 1,9–2 кВт відповідного виконання.
• Посадковий діаметр: 160 мм.
• Міжцентрова відстань: 178 мм по діагоналі.
• Геометрія: кругла основа, центральний отвір, чотири внутрішні точки кріплення та зовнішні монтажні вушка.
• Конструктивні деталі: вентиляційні прорізи по колу й радіальні ребра на зовнішньому боці.

Під час порівняння зі знятою деталлю перевірте не лише загальний діаметр, а й відстань між протилежними кріпильними точками, діаметр і положення центрального отвору, висоту корпусу, форму зовнішнього контуру та орієнтацію вентиляційних прорізів. Окремо зіставте кількість монтажних точок і розташування внутрішніх майданчиків. Навіть невелика відмінність у геометрії може завадити суміщенню отворів або правильній посадці кришки.

Коли потрібна заміна

Встановлення нової кришки актуальне після механічного пошкодження корпусу, появи тріщин, деформації краю, руйнування кріпильного вушка або зношення посадкових ділянок. Підставою для заміни також є ситуація, коли попередня деталь не встановлюється рівно після розбирання чи не дає надійно з’єднати частини генераторного блока. Кришку не варто підбирати лише за зовнішньою подібністю: визначальними залишаються бік, діапазон потужності, діаметр і схема отворів.

Рекомендації зі встановлення

Перед монтажем очистьте сполучні поверхні та переконайтеся, що на них не залишилося уламків пошкодженої деталі й забруднень. Кришка має встановлюватися без перекосу та примусового стягування отворів, які не збігаються. Спочатку сумістіть центральну частину й усі точки кріплення, а потім рівномірно зафіксуйте корпус штатним кріпленням. Якщо деталь не сідає вільно, повторно зіставте розміри та розташування опор: збільшення отворів або підгонка корпусу можуть порушити центрування.

Ця права кришка підійде для ремонту бензогенератора 1,9–2 кВт лише за повного збігу посадкової геометрії. Попереднє вимірювання знятої деталі допомагає вибрати сумісну модифікацію та зібрати статорну частину без зайвих перероблень.
