Автоматичний вимикач бензогенератора JIANTAI 15 А, 230 В

Автоматичний вимикач для бензогенератора JIANTAI 15 А, 230 В

Панельний вимикач призначений для бензогенератора з вихідною напругою 230 В і штатним апаратом на 15 А. Деталь дає змогу вручну вмикати та вимикати силовий вихід, а в разі перевищення допустимого струму автоматично розмикає лінію навантаження. Такий апарат установлюють замість пошкодженого вимикача, який перестав надійно фіксуватися у ввімкненому положенні, не подає напругу на розетки або спрацьовує некоректно.

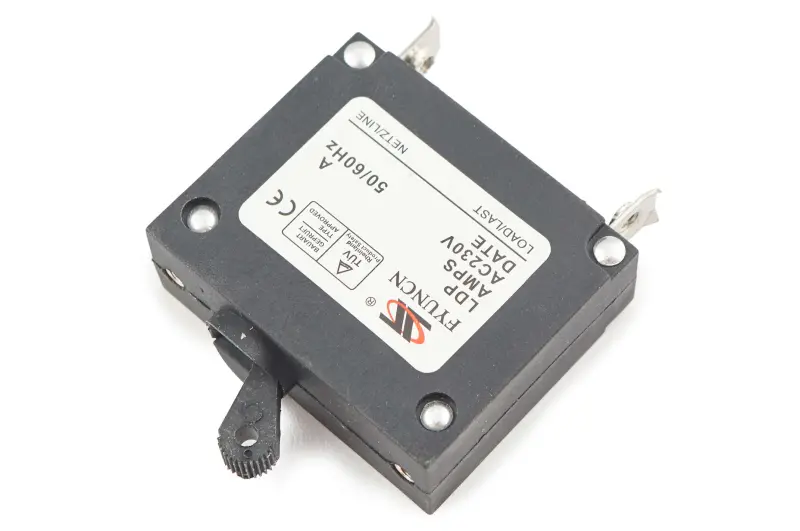

Корпус має компактний прямокутний формат і оснащений зовнішнім важелем керування. Для підключення передбачені плоскі контактні виводи, а точки кріплення розташовані по кутах корпусу. Подібне компонування застосовується всередині панелі генератора: назовні виводиться важіль, тоді як контакти та проводка залишаються з внутрішнього боку. На корпусі є позначення частоти 50/60 Гц.

Призначення вимикача

Апарат керує подаванням напруги від генератора до вихідних розеток і водночас виконує функцію струмового захисту. За нормального навантаження важіль залишається у ввімкненому положенні. Якщо споживаний струм виходить за допустиме значення, автомат вимикає вихід. Перед повторним увімкненням потрібно усунути причину спрацьовування: від’єднати зайве навантаження, перевірити підключене обладнання та переконатися у справності проводки панелі.

Вимикач добирають не лише за написом 15 А. Навіть за однакового струму деталі для генераторів можуть відрізнятися габаритами корпусу, розташуванням кріпильних отворів, формою важеля, кількістю та орієнтацією виводів. Тому новий апарат має відповідати знятій деталі за електричними параметрами й способом установлення. Подібне зовнішнє виконання без збігу цих ознак не підтверджує взаємозамінність.

Що перевірити перед замовленням

• Напруга: штатний вимикач генератора має бути розрахований на 230 В.
• Струм: потрібний номінал повинен становити 15 А; установлювати інше значення лише через збіг корпусу не можна.
• Частота: виконання має позначення 50/60 Гц.
• Посадкове місце: порівняйте довжину та ширину корпусу, відстані між точками кріплення і положення важеля відносно панелі.
• Контакти: мають збігатися кількість виводів, їхня ширина, напрямок і розташування дротів на попередньому вимикачі.
• Вільний простір: після монтажу важіль повинен рухатися без торкання краю панелі, а виводи — не впиратися в сусідні деталі.

Коли потрібна заміна

Перевірити вимикач варто, якщо на розетках генератора зникла напруга за справно працюючого двигуна, важіль не фіксується, апарат вимикається без очевидного навантаження або корпус має тріщини та сліди перегрівання. Ослаблені чи окиснені з’єднання здатні спричиняти схожі ознаки, тому перед установленням нової деталі оглядають клеми та дроти. Якщо автомат регулярно спрацьовує після підключення певного споживача, спочатку перевіряють фактичне навантаження і справність цього обладнання.

Установлення та перевірка

Роботи виконують на зупиненому генераторі без підключених споживачів. До зняття старого вимикача фіксують розташування дротів, після чого порівнюють обидві деталі за посадкою та контактами. Роз’єми мають надягатися щільно, без перекосу й самовільного послаблення; пошкоджені наконечники потрібно замінити. Корпус закріплюють без деформації, залишаючи важелю повний хід.

Після складання спочатку перевіряють ручне ввімкнення та вимкнення без навантаження, а потім роботу генератора зі справним споживачем допустимої потужності. Якщо новий вимикач одразу спрацьовує, його не слід утримувати у ввімкненому положенні: потрібно перевірити навантаження, з’єднання, стан розеток і проводки панелі. Точний збіг параметрів 15 А, 230 В, форм-фактора та контактної схеми допомагає відновити штатне керування виходом бензогенератора без перероблення панелі.
