Ротор (якір) бензогенератора ET-950 JIANTAI

Ротор (якір) бензогенератора ET-950 JIANTAI

Ротор призначений для ремонту генераторної частини бензогенератора ET-950 JIANTAI. У побутовій та сервісній термінології цю деталь також називають якорем генератора. Вона обертається всередині статора, приводиться від двигуна та разом з обмотками генератора бере участь у перетворенні механічної енергії на електроенергію. Заміна ротора дає змогу відновити генераторну частину обладнання, якщо діагностика вказує на пошкодження самого якоря, його обмоток, осердя, вала або пов’язаних із ним посадкових поверхонь.

Призначення та конструкція

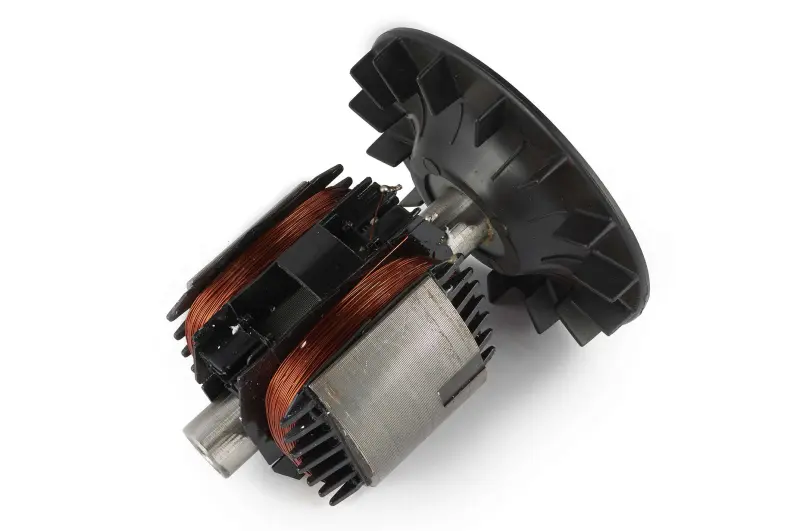

Деталь належить саме до генераторної частини ET-950, тому її не слід плутати зі статором, котушкою запалювання чи деталями механізму запуску. Ротор має вал, шихтоване металеве осердя, обмотки та крильчатку. Таке компонування розраховане на обертання всередині нерухомого статора з невеликим робочим проміжком. Стан вала та геометрія осердя тут так само важливі, як цілісність обмоток: перекіс, торкання статора або пошкодження посадкових місць можуть супроводжуватися шумом, вібрацією та нестабільною роботою генераторної частини.

Ротор зазвичай розглядають для заміни після перевірки генератора, коли двигун запускається, але вироблення електроенергії відсутнє чи не відповідає нормальному режиму, а несправність локалізована в генераторній частині. Подібні ознаки можуть бути спричинені статором, з’єднаннями, регулятором або іншими компонентами, тому перед розбиранням потрібна діагностика. Це допомагає не замінювати справну деталь та водночас виявити причину, здатну пошкодити новий ротор.

Основні відомості

• Тип деталі: ротор, інша поширена назва — якір генератора.
• Призначення: ремонт генераторної частини бензогенератора.
• Модель застосування: ET-950.
• Товарне позначення: JIANTAI.
• Видимі частини конструкції: вал, осердя з обмотками та крильчатка.

Як перевірити сумісність

Під час підбору насамперед звіряють повне позначення бензогенератора — ET-950 JIANTAI — та призначення деталі: потрібен саме ротор, а не статор. Потім демонтований якір порівнюють із новою деталлю за загальною довжиною, діаметром і довжиною осердя, формою обох кінців вала, розташуванням посадкових ділянок, конфігурацією крильчатки та взаємним положенням конструктивних частин. Точні розміри цієї позиції не заявлені, тому підбір лише за зовнішньою схожістю без вимірювання небажаний.

Окрему увагу приділяють з’єднанню ротора з двигуном та опорі з боку корпусу генератора. Ці місця визначають правильне положення якоря відносно статора. Якщо старий ротор має іншу форму кінця вала, відмінну довжину посадки чи іншу конфігурацію кріплення, встановлювати деталь без додаткової перевірки не можна. Для впевненого вибору варто заздалегідь зняти розміри старої деталі та зіставити їх із фактичними параметрами запропонованого ротора.

Рекомендації зі встановлення

Перед монтажем генератор від’єднують від споживачів, зупиняють і розбирають відповідно до його сервісної схеми. Після демонтажу старого ротора перевіряють статор, підшипникові місця, корпус і кріплення. Усередині не повинно залишатися металевого пилу, уламків ізоляції або слідів торкання, які можуть завадити вільному обертанню. Якщо причиною пошкодження була зношена опора, перекіс корпусу чи контакт осердя зі статором, цю несправність усувають до складання.

Під час установлення обмотки й осердя захищають від ударів, а вал не використовують як опору для нештатного запресовування. Ротор заводять у статор рівно, не допускаючи контакту обмоток із його внутрішньою поверхнею. Після складання перевіряють вільне обертання, відсутність заїдань і правильну фіксацію всіх демонтованих деталей. Електричні вимірювання та пробний запуск виконує фахівець, знайомий із ремонтом бензогенераторів.

Ця позиція підходить для цільового ремонту ET-950 JIANTAI, коли перевірка підтвердила несправність ротора, а геометрія старої деталі збігається. Точне зіставлення перед установленням зменшує ризик повторного розбирання та допомагає відновити правильну взаємодію ротора зі статором.
