Крильчатка охолодження статора бензогенератора ET-950 JIANTAI

Крильчатка охолодження статора бензогенератора ET-950 JIANTAI

Деталь призначена для створення спрямованого повітряного потоку всередині генераторного блока ET-950. Під час обертання радіально розташовані лопатки переміщують повітря в зоні статора та допомагають відводити тепло від його обмоток. Справна крильчатка потрібна для нормальної роботи передбаченої конструкцією генератора системи повітряного охолодження.

Призначення та конструкція

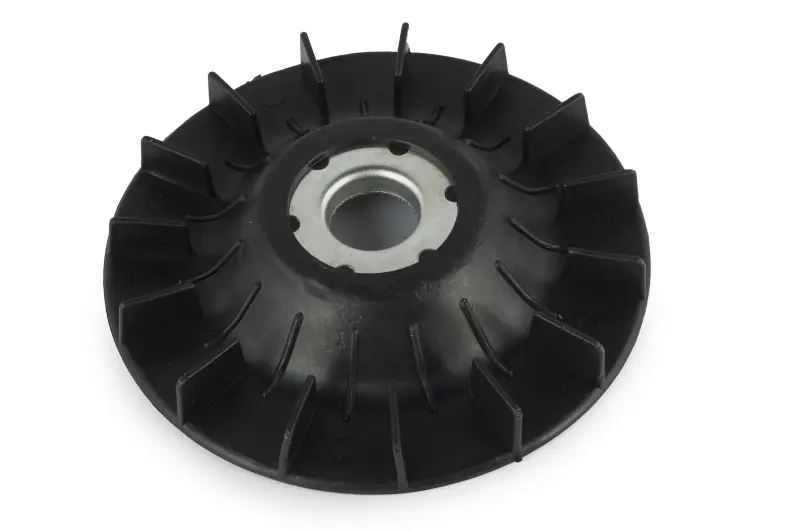

Крильчатка має форму чорного диска з рядом радіальних лопаток по колу. У центрі розташований посадковий отвір із металевою вставкою. Така конфігурація дає деталі змогу обертатися у встановленому положенні та формувати потік повітря навколо електричної частини генератора. Крильчатку застосовують під час ремонту бензогенератора ET-950, якщо штатну деталь пошкоджено, деформовано або втрачено в процесі розбирання.

Стан лопаток безпосередньо впливає на рух повітря. Тріщини, відколи, помітна деформація або відсутність частини лопатки порушують рівномірність обертання та зменшують продуктивність вентилятора. Підставою для огляду також є сторонній шум у генераторному блоці, сліди контакту крильчатки із сусідніми деталями або виявлений люфт у місці посадки. Пошкоджену деталь не варто повертати в експлуатацію без перевірки причини несправності.

Що перевірити під час добору

Позначення ET-950 є основним орієнтиром, проте генератори однієї серії можуть відрізнятися виконанням окремих деталей. Тому перед вибором потрібно зіставити нову крильчатку зі знятою. Така перевірка особливо потрібна після попереднього ремонту, коли походження встановленої деталі невідоме або генератор має конструктивні зміни.

• Зовнішній діаметр: вимірюється між найбільш віддаленими краями лопаток старої крильчатки.
• Посадковий отвір: має відповідати місцю встановлення без розточування, надмірного проміжку чи примусового запресовування.
• Центральна частина: порівняйте форму, глибину посадки та положення металевої вставки.
• Профіль лопаток: напрямок, висота, кількість і розташування лопаток мають збігатися з демонтованою деталлю.
• Загальний габарит: після монтажу крильчатка не повинна торкатися корпусу, кришки, обмоток або кріпильних деталей.

Не слід добирати цю позицію лише за подібним зовнішнім діаметром. Відмінність посадки, висоти диска або орієнтації лопаток може перешкодити монтажу чи змінити напрямок повітряного потоку. Для впевненого вибору доцільно зняти стару крильчатку, очистити її від забруднень і виконати кілька контрольних вимірювань штангенциркулем.

Встановлення та перевірка після ремонту

Перед монтажем оглядають посадкове місце та сусідні деталі генераторного блока. Залишки зруйнованої крильчатки, бруд і сторонні предмети потрібно прибрати. Нову деталь встановлюють у тому самому положенні, яке займала справна штатна крильчатка. Вона має розташовуватися рівно, без перекосу та вільно проходити всередині відведеного простору.

До остаточного складання корисно обережно перевірити обертання вручну: лопатки не мають зачіпати нерухомі частини, а диск — помітно відхилятися вбік. Одночасно потрібно з’ясувати причину пошкодження попередньої крильчатки. Якщо поломка виникла через зміщення сусідньої деталі, послаблене кріплення або механічний контакт, просте встановлення нової крильчатки не усуне початкову проблему.

Ця позиція підходить для обслуговування генератора ET-950 JIANTAI за умови збігу посадки та геометрії зі штатною деталлю. Ретельне порівняння перед установленням допомагає уникнути повторного розбирання та відновити передбачене повітряне охолодження обмоток статора.
