Діодний міст бензогенератора ET-950 1 кВт JIANTAI

Діодний міст для бензогенератора ET-950

Діодний міст JIANTAI призначений для ремонту електричної частини бензогенератора ET-950 класу 1 кВт. Компонент перетворює змінний струм на постійний на відповідній ділянці генератора. Його обирають для відновлення штатної схеми після діагностики та підтвердження несправності встановленого випрямляча.

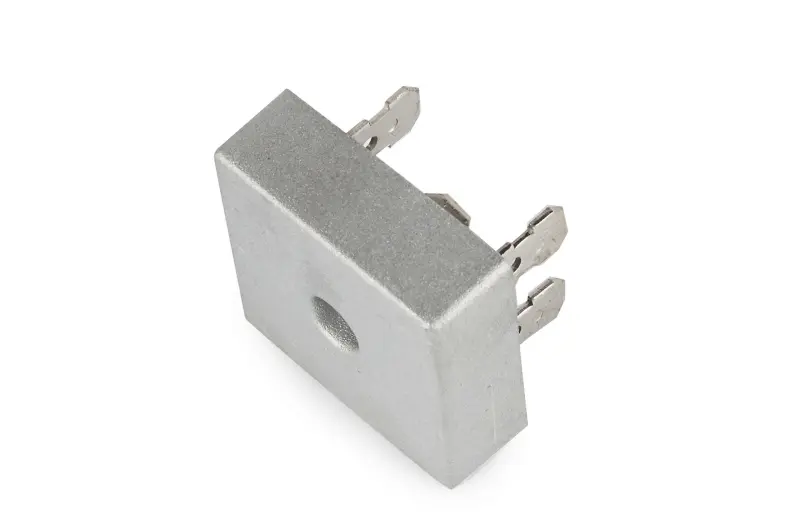

Деталь виконана як компактний прямокутний блок сріблястого кольору. У корпусі передбачений центральний отвір, який використовується під час розміщення та фіксації компонента. Підключення здійснюється через плоскі контактні виводи. Така конфігурація потребує точного збігу з посадковим місцем і роз’ємами генератора, що ремонтується: самої належності обладнання до близького класу потужності недостатньо для правильного вибору.

Призначення деталі

Під час роботи генератора діодний міст перетворює змінну напругу на постійну там, де це передбачено схемою моделі. Порушення роботи випрямляча може супроводжуватися відсутністю або нестабільністю відповідної вихідної напруги, проте подібні прояви виникають також через пошкодження проводки, контактів, обмоток чи інших компонентів. Тому міст установлюють після перевірки вимірювальними приладами, а не лише за зовнішніми ознаками несправності.

Ця позиція розрахована на бензогенератор ET-950 потужністю 1 кВт. Позначення ET-950 трапляється у техніки та деталей різних виконань, тому перед замовленням потрібно звірити не тільки назву моделі, а й фактичну конструкцію знятого компонента. Особливо важливі форма корпусу, розташування центрального отвору, кількість та орієнтація плоских виводів, схема їх підключення і вільний простір у місці встановлення.

Що перевірити під час добору

• Модель обладнання: генератор має належати до виконання ET-950, у якому передбачений такий тип випрямляча.
• Клас потужності: товар заявлений для версії бензогенератора на 1 кВт.
• Посадкова конфігурація: положення центрального отвору та загальна форма мають відповідати демонтованій деталі й місцю кріплення.
• Контакти: потрібно порівняти кількість, ширину, напрямок і взаємне розташування плоских клем.
• Підключення: проводи слід повертати на передбачені виводи відповідно до схеми конкретного генератора.

Заміна та встановлення

Перед демонтажем генератор повністю зупиняють і від’єднують від споживачів. Розташування проводів фіксують до зняття старого моста, оскільки помилкове підключення може спричинити повторну несправність. Контактні наконечники перевіряють на послаблення, окиснення та сліди перегрівання: встановлення справної деталі не усуне проблему, якщо з’єднання пошкоджені або ненадійно тримаються на виводах.

Корпус розміщують без перекосу, закріплюють через центральний отвір і під’єднують клеми у початковій послідовності. Виводи не варто згинати, щоб компенсувати невідповідність посадкового місця. Після монтажу проводку вкладають так, щоб вона не натягувала контакти та не торкалася рухомих або сильно нагрітих частин генератора. Контрольний запуск виконують із перевіркою вихідних параметрів вимірювальним приладом.

Діодний міст ET-950 підходить для планового відновлення генератора після підтвердженої несправності випрямної ділянки. Точне порівняння зі старою деталлю до придбання допомагає уникнути невідповідності клем і кріплення, а перевірка проводки та сусідніх компонентів дає змогу усунути причину відмови, а не лише її прояв.
