Пластмасовий перехідник мотопомпи V80 3″ з фланця на шланг

Перехідник мотопомпи V80 3″ для приєднання шланга

Пластмасовий перехідник з’єднує різьбовий фланець мотопомпи зі шлангом тридюймового класу. Деталь установлюється на відповідне приєднання насоса та утворює зручний патрубок, на який надягається рукав. Таке виконання підходить для ремонту з’єднання, заміни пошкодженого штуцера або підготовки мотопомпи до роботи з відповідним всмоктувальним чи напірним шлангом.

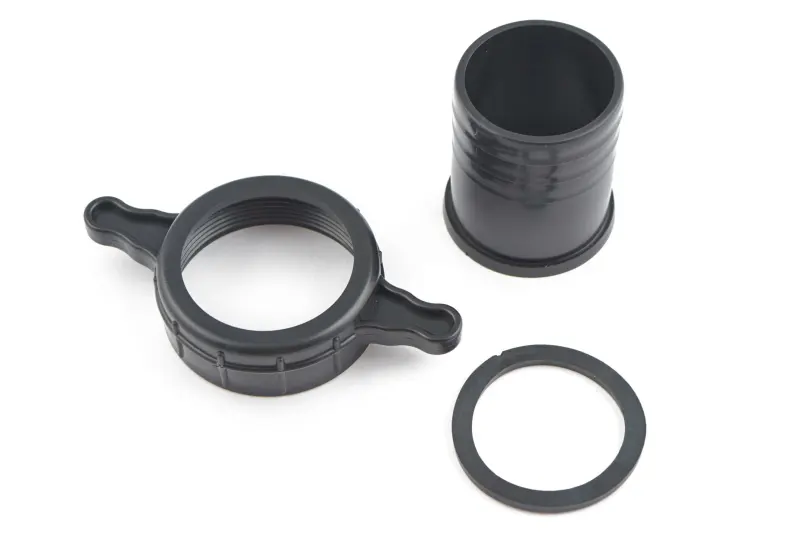

Конструкція складається з циліндричного штуцера, накидної гайки та окремого ущільнювального кільця. Гайка має внутрішню різьбу й два бічні виступи для захоплення під час затягування. На зовнішній поверхні патрубка виконані кільцеві ребра: вони збільшують площу контакту зі шлангом і допомагають утримувати рукав після його фіксації відповідним хомутом. Ущільнювальне кільце розташовується в рознімному з’єднанні та забезпечує щільне прилягання сполучених частин за умови правильного складання.

Практичні особливості

• Рознімне з’єднання: накидна гайка дає змогу зняти штуцер для обслуговування мотопомпи без прокручування приєднаного шланга.
• Два виступи на гайці: за них зручно утримувати й рівномірно підтягувати з’єднання під час установлення.
• Кільцеві ребра на патрубку: шланг отримує додаткову опору вздовж посадки та менше зміщується під правильно підібраним кріпленням.
• Окреме ущільнювальне кільце: у справному стані та правильному положенні воно перекриває проміжок між деталями з’єднання.
• Пластмасове виконання: деталь не обтяжує місце приєднання шланга та зручна під час планового обслуговування переносної мотопомпи.

Що перевірити перед вибором

Позначення 3″ вказує на клас приєднання мотопомпи, проте для точного добору однієї назви недостатньо. У цієї моделі зовнішній діаметр посадкової частини під шланг становить 74 мм, різьба гайки — M88, крок різьби — 2,75 мм. Зіставте ці параметри з установленим раніше штуцером і відповідною частиною насоса. Окремо порівняйте напрямок і профіль різьби, глибину посадки гайки, форму ущільнювальної поверхні та наявне місце для кільця. Шланг повинен надягатися на патрубок щільно, без надмірного розтягування та вільного люфту.

Не варто обирати перехідник лише за умовним тридюймовим позначенням: у мотопомп одного класу можуть відрізнятися фактичний діаметр патрубка, різьбове з’єднання та форма посадкового місця. Якщо стара деталь збереглася, виміряйте її штангенциркулем і окремо перевірте діаметр рукава. Хомут добирають за зовнішнім діаметром уже надягненого шланга та способом кріплення, передбаченим у наявній системі.

Установлення та перевірка з’єднання

Перед монтажем зупиніть мотопомпу та звільніть приєднання від води й тиску. Очистьте різьбу та ущільнювальну поверхню від піску, засохлих забруднень і залишків старого ущільнення. Кільце має лежати рівно, без перекручування, надривів і потрапляння на витки різьби. Сумістіть штуцер із посадковим місцем, наживіть гайку без перекосу та затягніть її рівномірно. Надмірне зусилля не потрібне: воно може пошкодити пластмасову різьбу або деформувати ущільнення.

Насуньте шланг на ребристу частину на достатню глибину та закріпіть способом, що відповідає конкретному рукаву. Після складання спочатку виконайте короткий пробний запуск і огляньте стик. Поява крапель, підсмоктування повітря на всмоктувальному боці або зміщення шланга потребують зупинки та повторної перевірки посадки, кільця, різьби й кріплення рукава.

Коли потрібна заміна

Перехідник замінюють у разі тріщин корпусу, сколів патрубка, зірваних витків, деформації гайки або пошкодження ребер, яке заважає надійно закріпити шланг. Причиною негерметичного з’єднання також може бути зношене, розтягнуте чи надірване кільце. Перед замовленням визначте, яка частина старого з’єднання пошкоджена, і переконайтеся, що розміри відповідного фланця не були змінені під час попереднього ремонту.

Підтверджені параметри

• призначення — перехід від фланцевого приєднання мотопомпи до шланга;
• клас приєднання — 3″, V80;
• зовнішній діаметр посадки під шланг — 74 мм;
• різьба накидної гайки — M88;
• крок різьби — 2,75 мм;
• виконання — пластмасове, чорного кольору.

Модель підійде як штатна заміна лише за умови збігу різьби, посадкового діаметра, ущільнювальної поверхні та параметрів шланга. Така перевірка до монтажу допомагає отримати щільне рознімне з’єднання й уникнути пошкодження гайки під час спроби встановити несумісну деталь.
