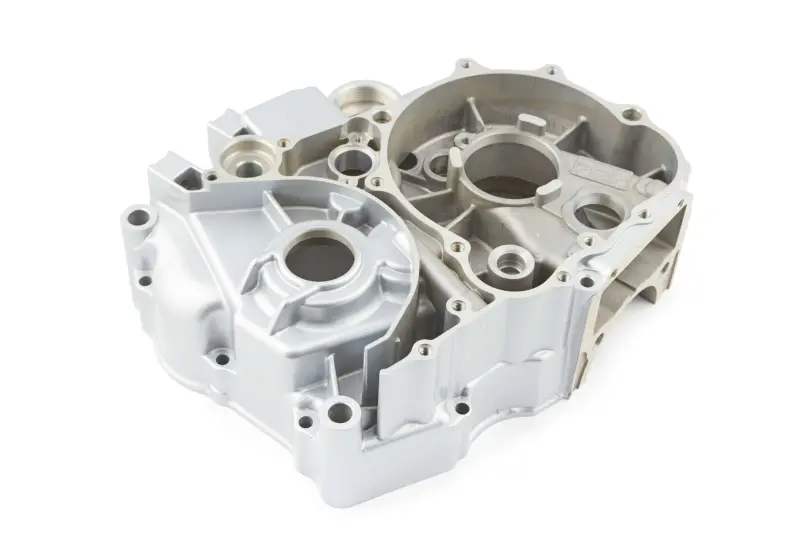

Лівий картер двигуна 4T CG125/150 ZZQ

Лівий картер двигуна 4T CG125/150 ZZQ

Корпусна деталь призначена для ремонту чотиритактних двигунів сімейства CG з робочим об’ємом 125 або 150 см³. Вона утворює ліву половину картера та після з’єднання з правою частиною формує корпус, у якому розміщуються й фіксуються внутрішні механізми двигуна. Така заміна потрібна в разі тріщин, пошкодження різьбових отворів, деформації площини з’єднання або зношення посадкових місць, коли відновлення демонтованого корпусу недоцільне.

Картер має внутрішні порожнини, ребра жорсткості, отвори під кріплення та оброблені зони для встановлення деталей двигуна. Його геометрія впливає на взаємне положення валів, підшипників та інших компонентів після складання. Тому під час вибору недостатньо орієнтуватися лише на об’єм двигуна або назву мотоцикла: на техніці однієї серії можуть використовуватися різні модифікації моторів.

Сумісність і підбір

Деталь розрахована на чотиритактні двигуни CG125 та CG150. Для поширених варіантів цих моторів застосовуються позначення 157FMI для 125 см³ і 162FMJ для 150 см³. Перед замовленням потрібно перевірити позначення встановленого двигуна, сторону деталі та конфігурацію демонтованого картера. Збіг моделі мотоцикла сам по собі не виключає відмінностей між роками випуску й версіями силової установки.

• Тип деталі: ліва половина картера двигуна.
• Сімейство двигунів: CG125 і CG150.
• Тактність: чотиритактний двигун.
• Орієнтири за позначенням мотора: 157FMI та 162FMJ.
• Бренд: ZZQ.
• Призначення: відновлення корпусу двигуна під час ремонту з повним розбиранням.

Що звірити з демонтованою деталлю

Порівняйте загальний контур обох деталей, розташування основних порожнин, посадкових отворів, різьбових точок і місць з’єднання із сусідніми частинами двигуна. Окремої уваги потребують діаметри посадкових зон, розташування напрямних та конфігурація зовнішніх кріплень. Перевірка за цими ознаками допомагає виключити варіант, розрахований на іншу модифікацію CG-мотора.

Якщо старий картер пошкоджено внаслідок удару або тривалої експлуатації, одночасно оцінюють стан правої половини, підшипників, валів і поверхонь з’єднання. Тріщини, розбиті посадкові місця, зірвана різьба та помітна деформація можуть супроводжуватися витіканням мастила, люфтом підшипників, стороннім шумом або підвищеною вібрацією. Причину пошкодження слід усунути до остаточного складання, щоб нова корпусна деталь не зазнала повторного навантаження.

Установлення під час ремонту двигуна

Заміна лівої половини картера належить до капітальних операцій: двигун знімають і розбирають, а внутрішні компоненти переносять у новий корпус із перевіркою їхнього стану. Перед складанням очищають поверхні з’єднання, контролюють посадки й різьбу, перевіряють підшипники, ущільнення, напрямні та кріплення. Зношені супутні деталі не варто встановлювати повторно лише заради збереження старої комплектації.

Половини картера мають з’єднуватися без перекосу та примусового стягування кріпленням. Після складання перевіряють вільне обертання валів, роботу механізму перемикання передач і відсутність заїдань. Момент затягування та послідовність операцій визначають за ремонтною документацією конкретного двигуна. Робота потребує інструменту й досвіду повного перебирання мотора, тому за відсутності відповідних навичок установлення варто доручити профільному майстру.

Ця позиція підходить для ремонту саме лівої сторони картера CG125/150. Правильний вибір ґрунтується на позначенні двигуна й точному збігу конструкції з демонтованою деталлю, а не лише на об’ємі циліндра або торговій назві мотоцикла.
