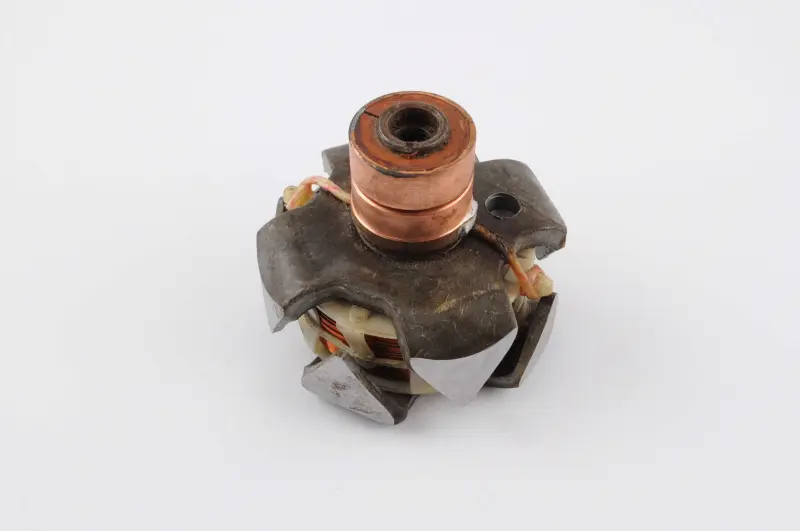

Якір генератора JAWA 12V старого зразка, 4 пелюстки SPARK

Якір генератора JAWA 12V старого зразка SPARK

Якір призначений для ремонту 12-вольтового генератора мотоцикла JAWA зі старим чотирипелюстковим виконанням ротора. Деталь установлюється всередині статора та обертається разом із приводом генератора. Обмотка ротора створює магнітне поле, а контактні кільця забезпечують з’єднання обмотки зі щітковим апаратом. Така взаємодія ротора і статора бере участь у виробленні напруги, потрібної бортовому обладнанню мотоцикла.

Ця версія належить саме до старого зразка та має чотири виражені полюсні пелюстки. Конструкція включає обмотку, два контактні кільця, центральний посадковий отвір і металеве чотирипелюсткове осердя. Перелічені ознаки важливі для правильного добору: у генераторах JAWA трапляються різні варіанти якорів, тому самого зазначення марки мотоцикла недостатньо. Перед замовленням потрібно визначити напругу встановленого генератора та зіставити виконання демонтованої деталі з чотирипелюстковою версією.

Що перевірити під час добору

• Напруга генератора: цей якір розрахований на систему 12V і не повинен установлюватися замість деталі для 6-вольтового генератора.
• Тип виконання: товар відповідає старому зразку. Варіанти нового зразка є окремими деталями та не вважаються автоматично взаємозамінними.
• Форма осердя: потрібен чотирипелюстковий варіант. Зіставте кількість, розташування та загальний профіль пелюсток зі знятим якорем.
• Посадкова частина: до монтажу порівняйте центральний отвір, положення ротора на валу та спряжені ділянки з попередньою деталлю.
• Контактна зона: перевірте відповідність розташування кілець щітковому апарату конкретного генератора.

Коли потрібна заміна якоря

Перевірка якоря доцільна за відсутності заряджання, нестабільної напруги, пошкодження обмотки, замикання на осердя, значного зношення контактних кілець або механічного пошкодження полюсної частини. Ці ознаки не завжди свідчать про несправність лише ротора: подібні прояви можуть бути пов’язані зі щітками, статором, регулятором, випрямлячем, проводкою чи контактами. Тому перед ремонтом генератор діагностують у зборі, а рішення про заміну приймають після перевірки обмотки та контактних кілець.

Під час огляду демонтованої деталі звертають увагу на потемнілі або пошкоджені ділянки обмотки, сліди торкання осердя до статора, нерівномірне спрацювання кілець і люфт спряжених деталей. Водночас варто перевірити щітки: забруднена, зношена або заклинена щітка погіршує контакт із кільцем і може заважати нормальній роботі навіть після встановлення нового якоря. Стан статора та внутрішніх поверхонь корпусу також має значення, адже ротор повинен обертатися вільно, не торкаючись нерухомих частин.

Рекомендації щодо встановлення

Монтаж виконують у чистий генератор після перевірки спряжених деталей. Контактні кільця та щітки мають бути чистими, а провідники — приєднаними за штатною схемою мотоцикла. Під час складання потрібно не пошкодити обмотку та не допустити перекосу ротора. Кріплення затягують відповідно до ремонтної документації конкретної версії JAWA: універсальне значення моменту для цієї позиції не застосовують без перевірки модифікації генератора.

Після складання слід переконатися, що якір обертається без заїдання та стороннього контакту, а щітки вільно рухаються у тримачах і прилягають до кілець. Потім перевіряють роботу генератора та напругу заряджання. Такий порядок допомагає відрізнити несправність ротора від проблем в інших деталях системи й отримати передбачуваний результат ремонту.
