Якір генератора МІНСЬК 14V 65W SPARK

Якір генератора МІНСЬК 14V 65W SPARK

Деталь призначена для ремонту генератора мотоцикла МІНСЬК із номінальними параметрами 14 В і 65 Вт. Якір установлюється всередині генератора, обертається разом із приводом та взаємодіє зі статором. Від стану й правильного розташування цієї деталі залежить нормальна робота генераторного механізму, тому під час заміни потрібно враховувати не лише марку мотоцикла, а й виконання встановленого агрегату.

Призначення та конструкція

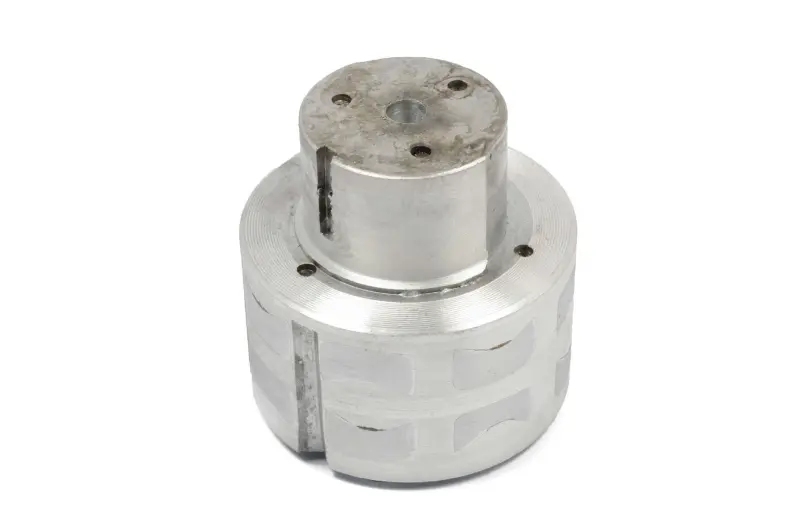

Якір має циліндричну ступінчасту форму. У центрі передбачений посадковий отвір, на торцевій частині розташовано кілька малих отворів, а на зовнішній поверхні виконані технологічні ділянки та бічні виїмки. Така конфігурація має відповідати спряженій частині генератора й кріпленню на двигуні. Світла металева поверхня дає змогу проконтролювати стан посадкових зон перед монтажем і вчасно виявити механічні пошкодження.

Модель розрахована на генератор із позначенням 14V 65W. Ці параметри стосуються сумісного генератора й не замінюють перевірку геометрії: на мотоциклах МІНСЬК можуть використовуватися агрегати різних виконань. Якщо попередній генератор уже замінювали або техніку ремонтували з установленням іншої модифікації, орієнтуватися лише на назву мотоцикла недостатньо.

Що перевірити під час добору

• Виконання генератора: позначення 14V 65W має збігатися з параметрами встановленого агрегату.
• Посадкову частину: зіставте форму центрального отвору, глибину посадки та профіль сполучення зі знятою деталлю.
• Габарити: перевірте зовнішній діаметр, загальну висоту й розміри обох ступенів.
• Конфігурацію корпусу: порівняйте розташування торцевих отворів, бічних пазів, виїмок та інших технологічних ділянок.
• Умови обертання: після встановлення якір не повинен торкатися статора або сусідніх нерухомих деталей.

Для точного вибору старий якір варто зіставляти з новою деталлю за всією геометрією, а не за одним розміром. Навіть невелика відмінність посадкового профілю чи висоти може завадити правильному встановленню. Одночасно потрібно оглянути кріплення, посадкове місце та спряжені поверхні: забруднення, задирки, деформація або значне зношення можуть вплинути на положення деталі після складання.

Заміна та перевірка генератора

Підставою для розбирання можуть бути нестабільна робота генератора, сторонній механічний шум, сліди контакту або виявлене пошкодження якоря. Такі ознаки потребують перевірки всього генератора, адже причина несправності також може бути у статорі, кріпленні, проводці чи інших компонентах. Установлення нової деталі без попередньої діагностики спряжених частин не завжди усуває початкову проблему.

Перед монтажем посадкові поверхні очищають і перевіряють на відсутність пошкоджень. Деталь установлюють без перекосу, зберігаючи передбачене конструкцією положення відносно статора. Кріплення затягують відповідно до вимог конкретної модифікації двигуна та генератора. Після складання контролюють вільне обертання, відсутність контакту з нерухомими частинами й надійність фіксації, а потім перевіряють роботу генератора на мотоциклі.

Основні характеристики

• тип деталі — якір генератора;
• застосування — мотоцикли МІНСЬК із відповідним виконанням генератора;
• параметри сумісного генератора — 14 В, 65 Вт;
• бренд — SPARK;
• форма — циліндрична, ступінчаста, із центральним посадковим отвором.

Цей якір підійде для відновлення штатної конфігурації генератора МІНСЬК 14V 65W за умови повного збігу посадки та конструктивного виконання. Перевірка розмірів і форми до початку ремонту допомагає уникнути несумісності та відразу підготувати необхідні спряжені деталі.
