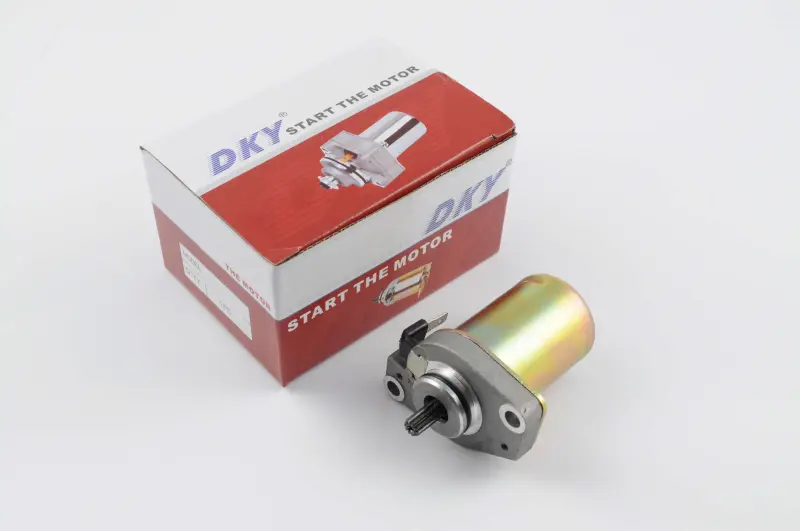

Електростартер DKY для Yamaha Jog 50

Електростартер DKY для Yamaha Jog 50

Електростартер DKY призначений для відновлення штатного електричного запуску скутера Yamaha Jog 50. Після натискання кнопки запуску вузол передає обертання на механізм запуску двигуна та прокручує мотор. Заміна потрібна, якщо встановлений стартер перестав упевнено працювати, вмикається з перебоями, не прокручує двигун або має пошкодження приводу чи кріпильної частини.

Це виконання розраховане на Yamaha Jog 50 із двигуном 3KJ. Застосування також заявлене для Yamaha Axis і Minarelli 50, але перед замовленням необхідно повністю порівняти посадкові та приводні параметри. Вал стартера має 10 шліців, відстань між центрами кріпильних отворів становить 64 мм, а загальна довжина вузла — 96 мм. Саме на ці характеристики слід орієнтуватися під час добору заміни, адже зовні схожі стартери можуть відрізнятися виконанням приводу або розташуванням кріплень.

Конструкція та застосування

Стартер монтується у передбачене для нього посадкове місце та підключається до пускової системи скутера. Вал із 10 шліцами має відповідати зворотній частині механізму запуску, а кріпильні отвори — збігатися зі штатними точками фіксації без зміщення й натягу. Загальна довжина 96 мм також важлива для правильного розміщення вузла. Самої відповідності моделі скутера недостатньо: для впевненого встановлення потрібно перевірити двигун, привод, розміри та кріплення.

Перед купівлею зніміть старий стартер і зіставте його з обраною деталлю. Перевірте кількість шліців та виконання вала, виміряйте відстань між центрами кріпильних отворів і загальну довжину. Переконайтеся, що двигун обладнаний електричним стартером, а посадкове місце й точки кріплення не пошкоджені. Для Yamaha Axis і Minarelli 50 цю деталь обирають лише за повного збігу всіх зазначених параметрів зі старим вузлом.

Перевірка системи перед заміною

Відсутність запуску не завжди свідчить про несправність самого стартера. До встановлення нової деталі варто перевірити стан акумулятора, силовий провід, контактні з'єднання, кнопку запуску та реле. Поганий контакт або недостатнє живлення можуть проявлятися так само, як несправність пускового вузла. Якщо живлення подається справно, з'єднання перебувають у робочому стані, а старий стартер і далі не прокручує двигун або спрацьовує нестабільно, заміна дає змогу відновити нормальну роботу електричного запуску.

Встановлення

Монтаж виконують на охолодженому двигуні після відключення живлення. Старий вузол знімають, а потім ще раз порівнюють вал, 10 шліців, довжину та розташування кріпильних отворів. Новий стартер рівно, без перекосу встановлюють у штатне посадкове місце, фіксують штатним кріпленням і підключають провід за тією самою схемою, що використовувалася на замінюваній деталі.

Кріплення мають суміщатися вільно. Не намагайтеся силою стягнути отвори, які не збігаються, переробляти посадкове місце або змінювати вал приводу. Така невідповідність означає, що застосовність стартера потрібно перевірити повторно. Примусове встановлення може завадити правильній роботі пускового механізму.

До остаточного складання виконайте коротке ввімкнення та переконайтеся, що стартер спрацьовує і прокручує двигун. Електростартер DKY підходить для ремонту пускової системи, коли потрібен вузол загальною довжиною 96 мм, із міжцентровою відстанню кріпильних отворів 64 мм та приводним валом на 10 шліців. Точне зіставлення зі знятою деталлю допомагає відразу обрати правильну заміну та встановити її без перероблення штатного кріплення і приводу.
