Щітки генератора Jawa 350 6V зі щіткотримачем SPARK mod A

Щітки генератора Jawa 350 6V зі щіткотримачем SPARK mod A

Вузол призначений для обслуговування генератора мотоцикла Jawa 350 з бортовим електрообладнанням на 6 В. Він поєднує щітки та щіткотримач, тому підходить для ремонту, коли зношені не лише контактні частини, а й основа, напрямні, пружини або місця приєднання проводів. Виконання mod A потрібно враховувати окремо: воно відрізняється від представлених у продажу варіантів mod B та деталей для генераторів на 12 В.

Призначення та будова

Щітки утворюють ковзний контакт з обертовою поверхнею генератора та беруть участь у передаванні струму під час його роботи. Щіткотримач фіксує їх у потрібному положенні, а пружини притискають до контактної поверхні. Стабільність цього контакту залежить від стану самих щіток, вільного руху в напрямних, зусилля пружин і чистоти спряженої поверхні.

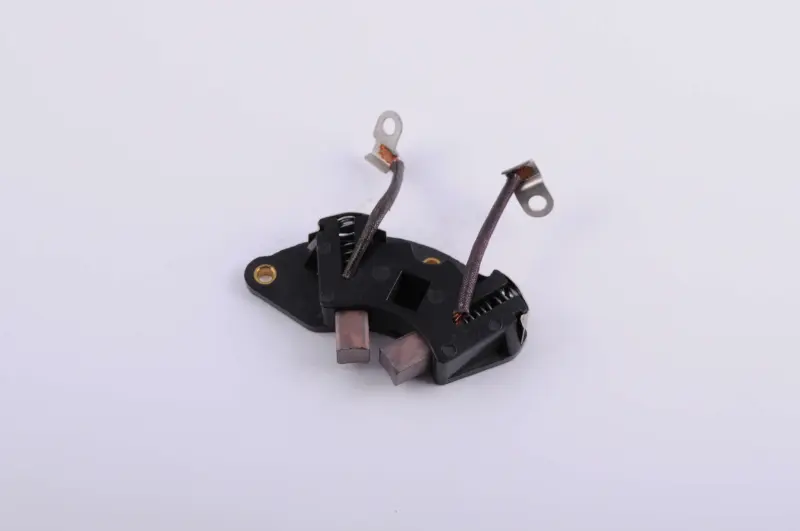

Конструкція SPARK mod A має чорну основу складної форми, дві щітки, притискні пружини та два гнучкі плетені виводи з кільцевими наконечниками. На основі передбачені монтажні точки. Таке виконання дає змогу замінити зібрану щіткову частину, не залишаючи старий тримач із можливим зношенням або пошкодженими посадковими місцями.

Коли потрібна заміна

Перевірити щітки та тримач варто за нестабільного або відсутнього заряджання, помітного іскріння в зоні контакту, нерівномірного зношення щіток, їх заїдання чи пошкодження пружин і основи. Схожі ознаки можуть бути пов’язані також з іншими деталями генератора, регулятором, проводкою або контактними з’єднаннями, тому перед установленням бажано визначити причину несправності, а не обмежуватися заміною однієї позиції.

У міру зношення щітка стає коротшою, а пружині складніше підтримувати стале притискання. Перекіс у напрямній, забруднення або ослаблена пружина також порушують контакт. Заміна тримача разом зі щітками особливо доречна, якщо стара основа деформована, щітки рухаються із заїданням, пружини втратили нормальне положення або виводи мають пошкодження.

Як підібрати відповідний варіант

• Напруга: деталь розрахована на генератор 6 В; варіант для системи 12 В не можна встановлювати замість неї.
• Мотоцикл: підтверджене застосування для Jawa 350, проте перед придбанням потрібно врахувати конкретне виконання встановленого генератора.
• Версія: потрібна саме конфігурація SPARK mod A, оскільки mod B пропонується як окрема деталь.
• Форма основи: порівняйте контур тримача, розташування кріпильних точок, щіток і пружин зі знятою запчастиною.
• Підключення: перевірте кількість виводів, положення кільцевих наконечників і місця їх приєднання.

Рік випуску мотоцикла сам по собі не замінює порівняння генератора: на старій техніці електрообладнання могло ремонтуватися або змінюватися. Найнадійніший підбір дає одночасна перевірка напруги 6 В, версії mod A та геометрії попереднього щіткотримача. Якщо форма основи чи розташування виводів відрізняються, встановлювати деталь без уточнення сумісності не варто.

Рекомендації щодо встановлення

Перед монтажем слід оглянути контактну поверхню генератора, прибрати забруднення із зони щіток і переконатися, що нова деталь встановлюється без перекосу. Щітки мають вільно рухатися в напрямних, а пружини — притискати їх без зміщення. Плетені виводи укладають так, щоб вони не торкалися обертових частин і не натягувалися після закріплення основи.

Кільцеві наконечники приєднують відповідно до схеми конкретного генератора Jawa, зберігаючи передбачене розділення з’єднань. Кріплення затягують рівномірно, не деформуючи основу. Після складання перевіряють свободу руху, надійність контактів і роботу системи заряджання. Такий контроль допомагає відрізнити несправність щіткового вузла від проблем у проводці, регуляторі чи інших частинах генератора.
