Щітки генератора JAWA 12 В зі щіткотримачем SPARK mod. B

Щітки генератора JAWA 12 В зі щіткотримачем SPARK mod. B

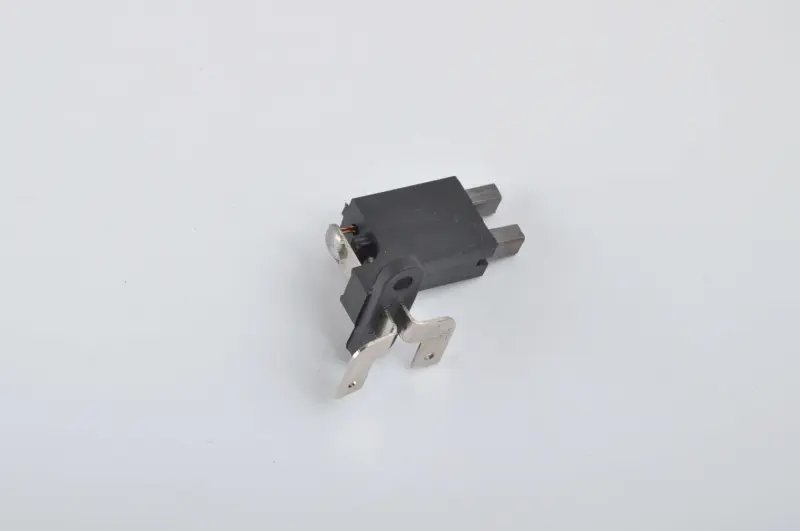

Комплект призначений для обслуговування 12-вольтового генератора мотоцикла JAWA. Дві щітки вже встановлені у спільному щіткотримачі, тому деталь замінюється в зборі: не потрібно окремо добирати тримач і розміщувати в ньому кожну щітку. Таке виконання зручне під час відновлення генератора, коли зношені контактні частини, пошкоджений корпус тримача або щітки рухаються з перекосом.

Призначення щіткового механізму

Під час роботи генератора щітки контактують з обертовими контактними поверхнями та забезпечують рухоме електричне з’єднання. Щіткотримач фіксує їхнє положення й спрямовує рух у міру природного зношування. Від стану цієї пари деталей залежить стабільність контакту: щітки мають вільно переміщуватися в напрямних, зберігати правильне положення відносно контактних кілець і притискатися без перекосу.

Зношені щітки можуть спричиняти нестабільне заряджання, періодичне зникнення контакту або посилене іскріння. Подібні ознаки також виникають через забруднені чи пошкоджені контактні кільця, несправні з’єднання та інші неполадки генератора. Перед заміною варто оглянути всю контактну ділянку, щоб нова деталь усунула причину несправності, а не лише її зовнішній прояв.

Що перевірити під час вибору

Ця версія розрахована на генератор JAWA з номінальною напругою 12 В і належить до виконання mod. B. Позначення виконання має значення: у зовні подібних щіткотримачів можуть відрізнятися форма основи, розташування кріплень, напрямок щіток і положення виводів. Під час добору враховуйте не лише марку мотоцикла, а й конструкцію встановленого генератора.

• Напруга: обирайте цю деталь для 12-вольтової версії генератора, не поєднуючи її з деталями JAWA на 6 В.
• Виконання: зіставте варіант mod. B із демонтованим щіткотримачем.
• Посадка: порівняйте контур корпусу, точки кріплення та положення щіток відносно контактних кілець.
• Підключення: перевірте кількість, форму й орієнтацію контактних виводів.
• Стан генератора: переконайтеся, що контактні поверхні не мають помітних задирок, забруднення чи нерівномірного вироблення.

Установлення та перевірка після заміни

Перед розбиранням від’єднують живлення мотоцикла та фіксують розташування проводів. Старий тримач знімають без бокового навантаження на виводи, після чого очищають місце встановлення від щіткового пилу та інших забруднень. Нова деталь має ставати на штатне місце без підточування корпусу, згинання контактів і примусового зміщення кріплень. Щітки повинні рухатися в напрямних вільно, а їхні робочі торці — розташовуватися навпроти відповідних контактних поверхонь.

Під час складання важливо не затиснути проводи кришкою та не залишити послаблені з’єднання. До остаточного запуску перевірте, щоб обертові деталі генератора не торкалися щіткотримача, а проводи перебували на відстані від рухомих частин. Після встановлення контролюють роботу системи заряджання в режимах, передбачених для конкретного мотоцикла. Якщо нестабільність залишається, перевіряють контактні кільця, проводку й інші компоненти генераторної системи.

SPARK mod. B підходить для ремонту JAWA саме за умови збігу 12-вольтового виконання та геометрії щіткового механізму. Точне порівняння знятої деталі з новою за кріпленнями, виводами й напрямком щіток допомагає уникнути помилки та виконати заміну без перероблення штатної конструкції.
