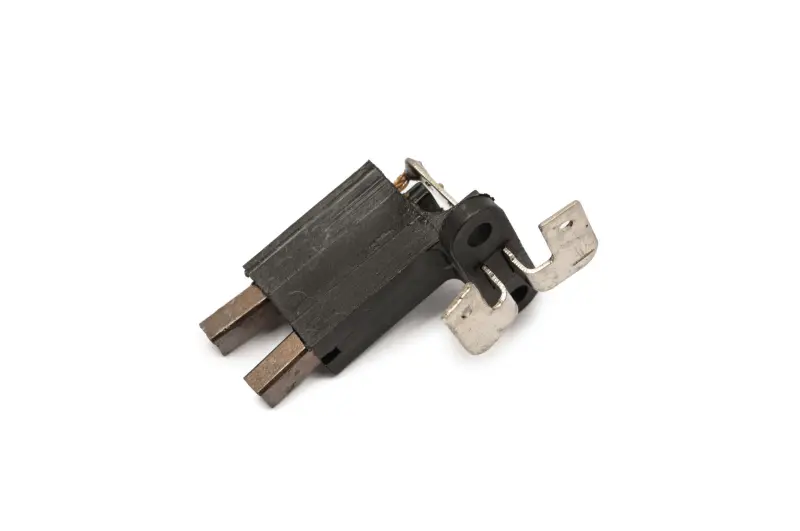

Щітки генератора JAWA 12V зі щіткотримачем SPARK, тип A

Щітки генератора JAWA 12V зі щіткотримачем SPARK, тип A

Комплект призначений для обслуговування генератора мотоцикла JAWA з 12-вольтовим електрообладнанням і відповідною конструкцією щіткотримача. Дві вугільні щітки забезпечують ковзний контакт з обертовою частиною генератора, а тримач спрямовує їхній рух і зберігає правильне положення в зоні контакту. Деталь обирають у разі зношення щіток, порушення їхнього вільного ходу, пошкодження корпусу тримача або незадовільного стану контактних виводів.

Щітки встановлені в спільному корпусі та підтиснуті пружинами. Пружини притискають їх до контактної поверхні в міру природного зменшення довжини. Таке компонування дає змогу замінити щітки разом із напрямним корпусом, не складаючи кожну позицію окремо з розрізнених деталей. На щіткотримачі передбачені металеві контактні виводи та кріпильна частина з отвором. Розташування цих ділянок потрібно зіставити зі знятою деталлю до встановлення.

Призначення та ознаки потреби в заміні

Щітковий контакт бере участь у роботі генератора під час обертання ротора. Поступове стирання вугільних щіток є природним наслідком експлуатації. Коли залишкової довжини вже недостатньо для належного притискання, контакт може ставати нестабільним. Під час діагностики системи заряджання перевіряють вільне переміщення кожної щітки в напрямній, зусилля пружин, стан контактних поверхонь, кріплення та проводки. Заїдання, перекіс, відколи, надмірно коротка щітка або пошкоджений тримач є підставами для заміни після перевірки інших компонентів генератора.

Що перевірити під час добору

• Напруга системи: деталь розрахована на виконання JAWA 12V; для 6-вольтового генератора її не можна обирати лише за зовнішньою подібністю.
• Тип конструкції: це варіант A. У продажу трапляється окремий варіант B, тому позначення виконання та форму старого щіткотримача слід враховувати одночасно.
• Форма корпусу: порівняйте контур тримача, напрямок виходу двох щіток і положення кріпильного отвору.
• Контактні виводи: перевірте їх кількість, орієнтацію та спосіб з’єднання зі штатною проводкою.
• Посадка: зіставте відстань між функціональними ділянками, положення корпусу щодо ротора та доступний простір у генераторі.

Позначення JAWA 12V визначає призначення комплекту, але не замінює порівняння з фактично встановленою деталлю. У різних роках випуску, модифікаціях мотоцикла та раніше ремонтованих генераторах можуть застосовуватися відмінні виконання. Надійний добір виконують за сукупністю ознак: напругою, типом A, геометрією корпусу, розташуванням щіток, кріплення та виводів.

Встановлення та контроль після ремонту

Перед монтажем оцінюють стан контактної поверхні ротора: виражені пошкодження та забруднення здатні прискорити зношення нових щіток і погіршити їх прилягання. Обидві щітки мають вільно переміщуватися в напрямних без перекосу, а пружини — притискати їх у потрібному напрямку. Контактні з’єднання встановлюють у штатні положення, не допускаючи натягу проводів і торкання рухомих частин. Корпус фіксують без зміщення відносно ротора.

Після складання перевіряють відсутність заїдання, правильність з’єднань і роботу системи заряджання в передбачених для мотоцикла режимах. Якщо несправність залишається, діагностують контактну поверхню, проводку, регулятор та інші компоненти генератора. Комплект SPARK типу A підходить для планового відновлення щіткового контакту, коли встановлена на JAWA 12V конструкція збігається за виконанням і посадкою.
