Нерухома щока варіатора Yamaha JOG 50, алюмінієва, d-13, з маточиною F-64

Нерухома щока варіатора Yamaha JOG 50 F-64

Нерухома щока призначена для переднього варіатора 50-кубових скутерів Yamaha JOG. Вона утворює одну з двох робочих половин ведучого шківа, між якими рухається варіаторний ремінь. Слово «нерухома» означає фіксоване положення деталі вздовж вала: під час роботи двигуна щока обертається разом із варіатором, але не переміщується назустріч ременю, як рухома половина шківа.

Конструкція та призначення

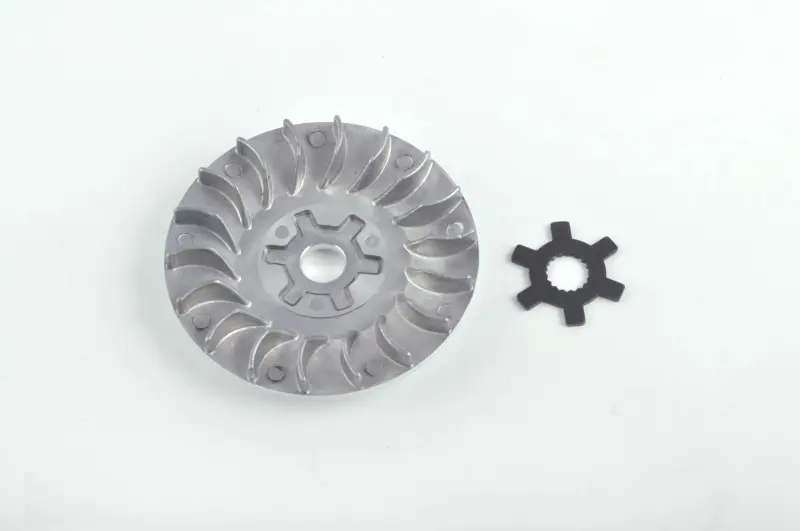

Модель F-64 виготовлена з алюмінію та має посадковий параметр d-13. На зовнішньому боці розташовані радіальні лопаті. Під час обертання вони створюють потік повітря в корпусі варіатора й допомагають відводити тепло від ременя та деталей трансмісії. До комплекту входить окрема маточина. Під час монтажу потрібно врахувати обидві деталі та зберегти правильну послідовність розміщення компонентів на валу.

Робочий бік щоки є опорною площиною для ременя. Разом із рухомою половиною він формує канавку ведучого шківа: коли відстань між половинами змінюється, ремінь переміщується їхньою поверхнею та змінює передатне відношення. Тому стан площини, центральної посадки й лопатей впливає на рівномірне обертання варіатора, положення ременя та циркуляцію повітря під кришкою трансмісії.

Як перевірити сумісність

Деталь заявлена для Yamaha JOG 50, проте самої назви сімейства скутерів недостатньо для точного вибору: у різних роках випуску та модифікаціях можуть застосовуватися відмінні варіанти ведучого шківа. Основні орієнтири цієї позиції — нерухомий тип щоки, позначення F-64, алюмінієве виконання, параметр d-13 і наявність окремої маточини.

Перед замовленням зніміть кришку варіатора та зіставте нову деталь зі штатною. Перевіряти потрібно не лише загальний діаметр, а й центральну посадку, конфігурацію з’єднання з маточиною, форму внутрішньої робочої поверхні, положення щоки відносно ременя та послідовність шайб. Якщо стара деталь відсутня або значно пошкоджена, параметри слід визначати за технічною документацією конкретної модифікації Yamaha JOG 50.

Що порівняти зі старою щокою

• призначення деталі — зовнішня нерухома половина переднього варіатора;
• посадковий параметр d-13 і профіль центрального з’єднання;
• зовнішній діаметр і положення робочої поверхні відносно ременя;
• форму, висоту та розташування охолоджувальних лопатей;
• конфігурацію окремої маточини й порядок з’єднання деталей;
• стан гайки, шайб, втулки та різьбової частини вала.

Коли потрібна заміна

Підставою для заміни є деформація робочої площини, помітне вироблення в зоні контакту з ременем, пошкодження центральної посадки, тріщини або зламані лопаті. Також щоку варто перевірити при появі люфту, металевого шуму, биття ведучого шківа, перекосу ременя чи слідів контакту обертових деталей із кришкою варіатора. Використання пошкодженої щоки може прискорити зношення ременя та суміжних компонентів.

Під час розбирання доцільно одночасно оглянути ремінь, рухому половину варіатора, втулку, ролики та кріплення. Нову щоку встановлюють на чисте посадкове місце у штатній послідовності, не використовуючи лопаті як упор для інструмента. Гайку затягують моментом, визначеним виробником скутера, після чого вручну перевіряють вільне обертання та правильне положення ременя. Такий порядок допомагає уникнути перекосу під час складання й одразу виявити невідповідність посадки.

Ця щока підходить для ремонту переднього варіатора Yamaha JOG 50 за умови збігу виконання d-13 та інших посадкових ознак. Точне порівняння зі знятою деталлю особливо потрібне, якщо трансмісію раніше ремонтували або на скутері вже встановлено нештатний варіатор.
