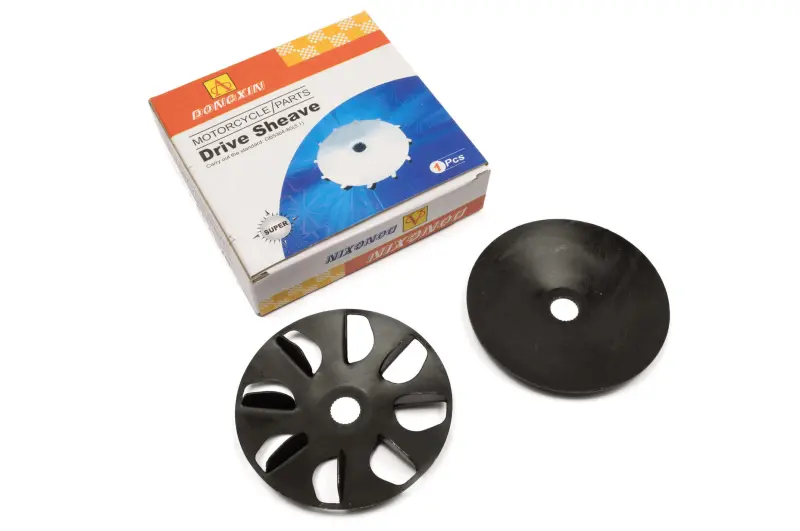

Нерухома щока варіатора Suzuki AD 50 DONGXIN

Нерухома щока варіатора Suzuki AD 50 DONGXIN

Деталь призначена для переднього ведучого шківа пасової трансмісії скутера Suzuki AD 50. Вона утворює одну з двох поверхонь, між якими проходить приводний пас, і працює разом із рухомою щокою варіатора. Коли рухома половина змінює своє положення, пас переміщується конічними поверхнями ближче до центра або до зовнішнього краю шківа. У такий спосіб змінюється робочий радіус передачі, тоді як нерухома щока зберігає опорну площину зі свого боку.

Виконання DONGXIN підходить для ремонту штатної трансмісії Suzuki AD 50 за умови збігу посадки та геометрії з демонтованою деталлю. Ця позиція належить саме до переднього варіатора: її не слід плутати з нерухомою половиною заднього веденого шківа. Поруч із зовнішньою щокою в конструкції варіатора встановлюється вентилятор, тому під час розбирання потрібно враховувати розташування обох деталей, шайб, дистанційних частин і кріплення.

Коли потрібна заміна

Стан щоки зручно перевіряти під час обслуговування паса або розбирання переднього варіатора. Підставою для заміни є тріщини, глибокі подряпини, пошкодження, помітне зношення контактної поверхні чи деформація деталі. Канавки та нерівності в зоні руху паса порушують нормальний контакт із його бічною гранню. Водночас потрібно оглянути центральний отвір і посадкову ділянку: вони не повинні мати розбитих країв або слідів неправильної установки.

Нова щока не усуває несправності зношеного паса, роликів чи рухомої половини варіатора. Якщо трансмісію вже розібрано, ці компоненти перевіряють разом. Це допомагає не залишити всередині корпусу пошкоджену суміжну деталь і не виконувати повторне розбирання відразу після ремонту.

Як перевірити сумісність

Позначення Suzuki AD 50 є основним орієнтиром, проте перед придбанням необхідно врахувати конкретне виконання скутера та раніше встановлені компоненти. На техніці цього віку могли замінювати варіатор у зборі або монтувати деталі іншої конфігурації. Найнадійніший спосіб перевірки — зіставити нову та зняту щоки за такими ознаками:

• зовнішнім діаметром і загальною висотою деталі;
• діаметром, формою та глибиною центральної посадки;
• кутом і профілем конічної поверхні під пас;
• положенням щоки відносно вентилятора, шайб і гайки;
• вільним розміщенням зібраного шківа під кришкою трансмісії.

Усі порівняння виконують безпосередньо зі старою деталлю або за технічною документацією конкретної модифікації Suzuki AD 50. Збігу лише марки та об’єму двигуна недостатньо, якщо трансмісію раніше переробляли. Підбирати розмір паса чи регулювальні шайби за цією товарною позицією також не варто: їхні параметри визначають окремо для встановленої конфігурації варіатора.

Установлення та обслуговування

Для демонтажу переднього шківа знімають кришку трансмісії та фіксують щоку призначеним для цього інструментом. Порядок шайб, вентилятора й інших знятих частин зберігають до зворотного складання. Нерухому щоку встановлюють без перекосу та примусового запресовування. Гайку затягують моментом, передбаченим посібником з обслуговування відповідної версії скутера; випадкове утримання механізму через інші частини трансмісії може пошкодити суміжні компоненти.

Конічна поверхня щоки та бічні поверхні приводного паса мають бути чистими, сухими й без слідів оливи або мастила. Перед затягуванням пасу забезпечують достатню слабину з боку переднього шківа, щоб він не затиснувся між половинами варіатора та не завадив повній посадці деталей. Після складання перевіряють правильність розташування шайб і вентилятора, відсутність перекосу, торкання кришки та стороннього опору обертанню.

Нерухома щока DONGXIN підходить для планового відновлення переднього варіатора Suzuki AD 50, коли штатна деталь зношена або пошкоджена. Точне зіставлення геометрії перед установленням особливо важливе: від правильної посадки залежить контакт паса з обома половинами ведучого шківа та коректне складання всієї зовнішньої частини варіатора.
