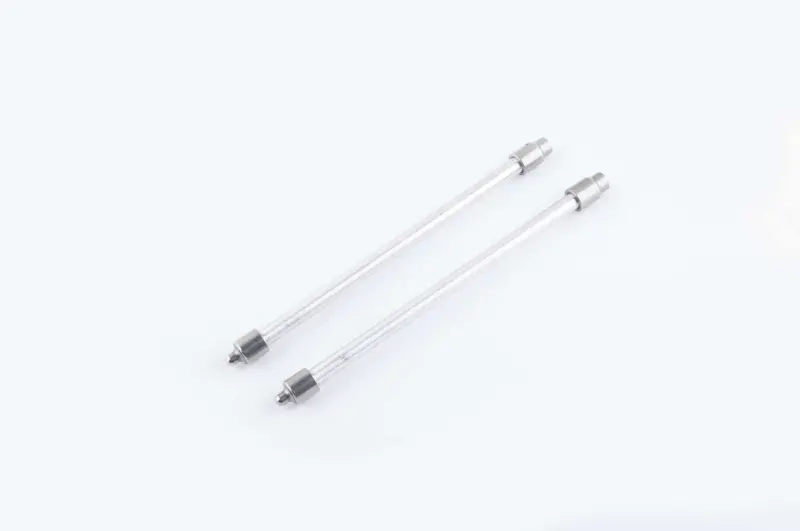

Штанги ГРМ для двигуна 186F 9 к.с. DIGGER

Штанги ГРМ DIGGER для двигуна 186F

Пара штанг призначена для приводу клапанів чотиритактного одноциліндрового дизельного двигуна 186F номінальною потужністю 9 к.с., який встановлюють на мотоблоки. Деталі працюють між штовхачами та коромислами: приймають переміщення з боку розподільного вала й передають його до коромисел, що діють на впускний і випускний клапани. Від справності штанг залежить точне передавання ходу у клапанному механізмі.

У комплекті є дві штанги — по одній для приводу кожного клапана. Вони мають форму довгих прямих стрижнів із контактними наконечниками на обох кінцях. Нижній наконечник взаємодіє зі штовхачем, а верхній розташовується в опорі коромисла. Таке виконання забезпечує передавання зворотно-поступального руху всередині двигуна зі збереженням правильного положення суміжних деталей.

Коли штанги потрібно перевірити

Стан деталей контролюють під час розбирання головки циліндра, ремонту приводу клапанів, ускладненого регулювання клапанних проміжків або появи незвичного стукоту під клапанною кришкою. Підставами для заміни є вигин стрижня, пошкодження наконечника та помітне спрацювання контактних поверхонь. Порушена геометрія заважає штанзі рухатися передбаченою траєкторією, а зношення кінців змінює характер її контакту зі штовхачем і коромислом.

Якщо попередня штанга деформувалася, до складання необхідно визначити причину пошкодження. Потрібно перевірити вільне переміщення клапанів, стан коромисел і штовхачів, правильність фаз газорозподілу та регулювання проміжків. Встановлення нових деталей без усунення причини вигину може призвести до повторної несправності.

Як правильно підібрати деталь

• Модель двигуна: комплект розрахований на дизельний двигун 186F потужністю 9 к.с.
• Тип деталі: потрібні саме довгі штанги приводу клапанів, а не окремі штовхачі, розташовані біля розподільного вала.
• Кількість: для двигуна передбачено дві штанги, що відповідають впускному та випускному клапанам.
• Геометрія: перед установленням порівняйте загальну довжину, діаметр стрижня, форму й розміри обох наконечників із демонтованими деталями.

Добирати штанги лише за зовнішнім виглядом мотоблока не варто. Машини різних марок можуть комплектуватися однаковими двигунами, а подібні моделі техніки — різними модифікаціями силового агрегату. Основним орієнтиром є позначення 186F. Якщо двигун раніше ремонтували або його головку циліндра замінювали, додаткове порівняння геометрії особливо важливе.

Установлення та перевірка після складання

Монтаж виконують на зупиненому й охололому двигуні після зняття клапанної кришки та коромисел. Перед складанням контактні місця очищають від забруднень, а кожну штангу перевіряють на прямолінійність і відсутність пошкоджень. Нижній кінець має точно потрапити в посадкове місце штовхача, верхній — зайняти положення під регулювальною частиною відповідного коромисла. Неправильне розташування наконечника в опорі може спричинити помилкове регулювання та пошкодження деталі.

Після встановлення необхідно відрегулювати клапанні проміжки відповідно до технічних вимог конкретної модифікації двигуна 186F. Потім колінчастий вал кілька разів прокручують вручну та повторно контролюють положення штанг, вільний рух коромисел і величину проміжків. До запуску потрібно переконатися, що обидві деталі залишаються у своїх опорах протягом повного циклу.

Комплект DIGGER підходить для ремонту клапанного приводу двигуна 186F, коли штатні штанги зігнуті, зношені або пошкоджені під час розбирання. Добір за моделлю двигуна й розмірами демонтованих деталей допомагає відновити правильне передавання руху від розподільного механізму до коромисел і коректно виконати подальше регулювання клапанів.
