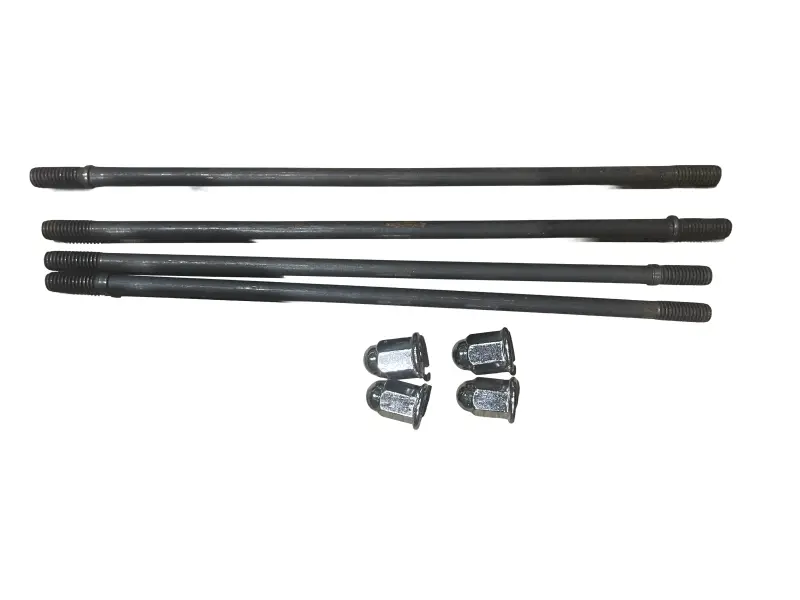

Шпильки циліндра Delta SUNY mod.A, 4 шт. з гайками

Комплект шпильок циліндра Delta SUNY mod.A

Комплект призначений для кріплення циліндра та головки циліндра на мопедах Delta відповідної модифікації. До нього входять чотири довгі шпильки та чотири гайки. Шпильки встановлюються в різьбові отвори картера, проходять крізь деталі верхньої частини двигуна й після затягування гайок утримують зібраний пакет у заданому положенні. Таке кріплення створює рівномірний притиск спряжених деталей і допомагає зберігати щільність з’єднання під час роботи двигуна.

Шпилька є стрижнем із зовнішньою різьбою на обох кінцях. Один кінець з’єднується з картером, а другий призначений для встановлення гайки після монтажу циліндра та головки. Гладка середня частина проходить крізь передбачені отвори деталей. Комплект використовують під час ремонту верхньої частини двигуна, заміни циліндра або головки, а також замість кріплення з пошкодженою різьбою, вигином чи слідами невдалого демонтажу.

Що входить до комплекту

• чотири шпильки циліндра з різьбовими ділянками на обох кінцях;
• чотири гайки для фіксації зібраних деталей;
• виконання SUNY mod.A для застосування на сумісній конфігурації Delta.

Як правильно підібрати шпильки

Назва Delta охоплює мопеди та двигуни кількох виконань, тому самої належності до цієї серії недостатньо для безпомилкового вибору. Перед замовленням комплект потрібно зіставити зі штатним кріпленням конкретного двигуна. Перевіряють загальну довжину кожної шпильки, довжину й розташування різьбових ділянок, діаметр і крок різьби, а також кількість точок кріплення. Порівнювати слід увесь набір: у конструкції двигуна шпильки можуть займати різні позиції, тому орієнтуватися лише на одну зняту деталь не варто.

Позначення mod.A вказує на варіант виконання товару. Якщо двигун раніше ремонтували або на ньому встановлені циліндр і головка іншої версії, підбір виконують за фактичними розмірами демонтованих шпильок та різьбових отворів. Гайка має вільно накручуватися вручну без перекосу й заїдання. Невідповідність кроку різьби, недостатня довжина або надмірне виступання над головкою означають, що кріплення підібрано неправильно.

Підготовка та встановлення

До монтажу очищають різьбові отвори в картері та перевіряють їхній стан. Залишки забруднень або пошкоджені витки заважають правильно посадити шпильку й спотворюють зусилля під час затягування. Нові деталі також зіставляють зі знятим комплектом за довжиною та різьбою ще до складання двигуна. Шпильку не можна встановлювати з перекосом або примусово вкручувати в невідповідну різьбу: це може пошкодити посадковий отвір.

Після встановлення шпильок циліндр і головку розміщують у передбаченому порядку разом із прокладками та напрямними деталями, що належать до цієї збірки. Гайки спочатку наживляють вручну. Остаточне затягування виконують поступово, навхрест і в кілька прийомів, використовуючи момент та послідовність із настанови саме для встановленого двигуна. Рівномірне затягування зменшує ризик перекосу головки й нерівномірного обтиснення прокладки. Замінювати приписаний момент довільним зусиллям не слід: як недостатнє, так і надмірне затягування погіршує якість з’єднання.

Коли комплект потребує заміни

Підставою для заміни є зірвані або зім’яті витки, помітний вигин, пошкодження середньої частини інструментом, неможливість нормально накрутити гайку або ненадійна посадка в картері. Стан усіх чотирьох позицій оцінюють одночасно. Комплектний підбір спрощує складання з однаковим типом гайок, проте перед монтажем кожну шпильку необхідно призначити на відповідне місце за довжиною та розташуванням різьби.

Шпильки Delta SUNY mod.A підходять для планового ремонту циліндрової групи та відновлення штатного кріплення після розбирання двигуна. Точна перевірка розмірів, різьби й версії конструкції до початку робіт допомагає уникнути повторного демонтажу та отримати правильний притиск циліндра і головки після складання.
