Ведена підвищувальна шестерня КПП 180N/195N Z-15×26 DIGGER

Ведена підвищувальна шестерня КПП 180N/195N Z-15×26 DIGGER

Двовінцева шестерня призначена для ремонту коробки передач мотоблоків, у трансмісії яких застосовується ведена підвищувальна шестерня з поєднанням зубчастих вінців Z-15 і Z-26. Деталь бере участь у передаванні обертання між сполученими шестернями КПП і потребує добору за точною будовою коробки, а не лише за потужністю чи загальною назвою техніки. Заявлене застосування — КПП мотоблоків типів 180N і 195N.

Призначення та конструкція

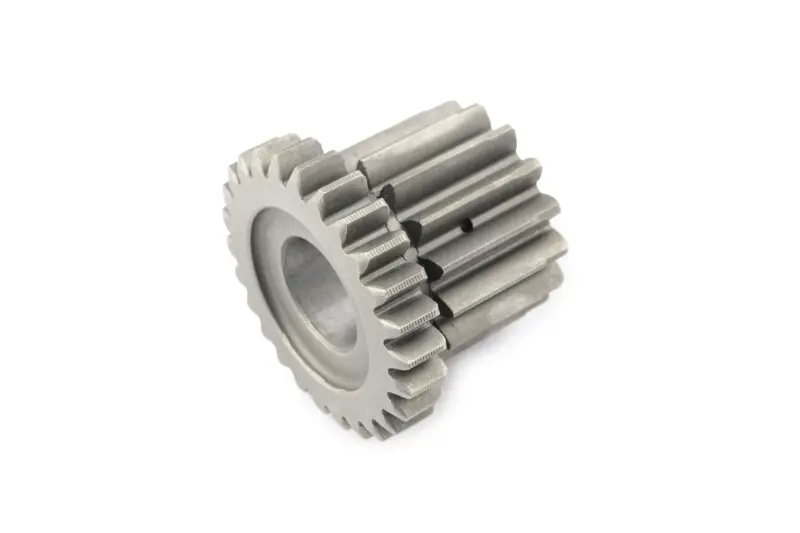

Шестерня виготовлена як єдина деталь із двома прямозубими вінцями різного діаметра. Така форма дає змогу двом ділянкам послідовно взаємодіяти з відповідними шестернями всередині коробки. Позначення Z-15×26 вказує на поєднання 15 і 26 зубців та є основним параметром цієї позиції. Центральний посадковий отвір призначений для встановлення деталі у передбачене конструкцією КПП положення.

Під час роботи зубці сприймають навантаження та передають обертання через зачеплення із сусідніми деталями. Тому стан профілю зубців, посадки й усієї пари безпосередньо впливає на роботу передачі. Шестерню замінюють у разі сколів, помітного вироблення, деформації зубців або люфту в місці посадки. Причиною для розбирання та перевірки коробки також можуть бути сторонній шум, удари під час увімкнення чи мимовільне вимикання передачі, але остаточну причину таких ознак визначають після огляду інших деталей КПП.

Як перевірити сумісність

Позначення 180N і 195N допомагають визначити сімейство техніки, проте не замінюють порівняння самої деталі. У коробках мотоблоків використовуються шестерні різних передач зі схожим зовнішнім виконанням, і відмінність навіть за одним параметром не дозволяє встановлювати їх одну замість іншої. Перед замовленням бажано зняти зношену шестерню або отримати доступ до її точних розмірів і зіставити конструкцію з Z-15×26.

• Призначення: ведена підвищувальна шестерня коробки передач.
• Кількість зубців: 15 на одному вінці та 26 на другому.
• Тип виконання: два прямозубі вінці в одному корпусі.
• Заявлені типи мотоблоків: 180N і 195N.
• Під час порівняння: перевірте діаметри обох вінців, ширину зубчастих ділянок, загальну довжину, форму й розмір посадкового отвору, розташування торців і уступів.

Додатково потрібно врахувати конкретне виконання коробки передач. Однакове позначення двигуна не завжди означає повний збіг трансмісії: виробники техніки можуть застосовувати різні версії КПП. Якщо стара деталь збереглася, найнадійніший спосіб добору — порівняти її за кількістю зубців, посадкою та геометрією. За відсутності зразка параметри уточнюють за документацією мотоблока або після розбирання коробки.

Заміна та перевірка сполучених деталей

Перед установленням необхідно очистити посадкове місце й оглянути вал, підшипники, втулки, фіксатори та шестерню, що працює в парі. Пошкоджені зубці сусідньої деталі можуть швидко зіпсувати нову шестерню, а зношена посадка не усуне люфт навіть після її заміни. Не варто складати коробку, якщо в корпусі залишилися металеві частинки або уламки старих зубців.

Після монтажу перевіряють вільне обертання механізму, повноту зачеплення, відсутність заклинювання та правильність фіксації деталей. Зазори, послідовність складання, тип і кількість мастильного матеріалу мають відповідати настановам для конкретної КПП. Такий підхід допомагає відновити нормальне вмикання підвищувальної передачі та уникнути повторного розбирання через невиявлене зношення сусідніх компонентів.

Ця шестерня підходить для ремонту лише за умови збігу призначення, поєднання Z-15×26 і посадкової геометрії. Точна перевірка демонтованої деталі перед придбанням особливо важлива, якщо коробку раніше ремонтували або на мотоблок установлювали трансмісію іншої модифікації.
