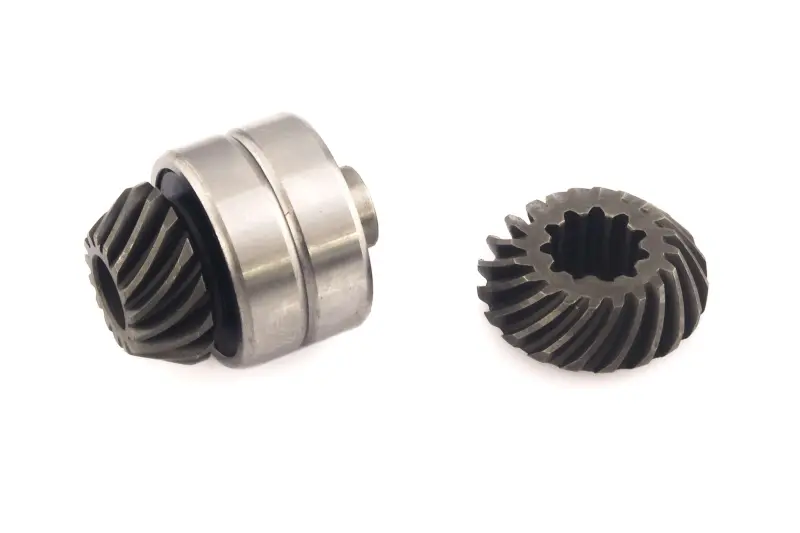

Комплект шестерень редуктора мотокоси 7T/12T з підшипником

Комплект шестерень редуктора мотокоси 7T/12T з підшипником

Комплект призначений для ремонту кутового редуктора бензинової мотокоси або тримера. До нього входять дві конічні шестерні з кількістю зубців 7T і 12T, а також підшипник, установлений на одній із деталей. Така пара передає обертання між валами редуктора, розташованими під кутом, і забезпечує привод різальної оснастки. Деталі дають змогу замінити зношені шестерні без придбання редуктора в зборі, якщо геометрія та посадкові параметри відповідають установленому механізму.

Призначення та особливості конструкції

Шестерні працюють разом: зубці однієї деталі входять у зачеплення із зубцями другої та передають обертальний момент від приводного вала до вихідної частини редуктора. Позначення 7T і 12T указують на кількість зубців кожної шестерні. Цей параметр безпосередньо пов’язаний із геометрією пари, тому встановлювати замість однієї штатної шестерню з іншою кількістю зубців не можна. Навіть за подібного зовнішнього вигляду така заміна здатна порушити зачеплення.

Конічна форма дає змогу змінити напрям передавання обертання всередині компактного корпусу. Шестерні мають внутрішні шліцьові посадки для з’єднання з відповідними валами. Одна шестерня об’єднана з підшипником, який підтримує її положення та обертання в корпусі. Комплект розрахований саме на обслуговування редукторного механізму мотокоси; він не є сальником і не виконує ущільнювальної функції.

Що перевірити під час добору

• Кількість зубців: демонтована пара повинна складатися із шестерень на 7 і 12 зубців.
• Профіль зубців: порівняйте напрям, форму та крок зубчастих вінців старих і нових деталей.
• Шліцьові з’єднання: перевірте кількість, форму й розміри внутрішніх шліців під обидва вали.
• Габарити: зіставте зовнішні діаметри, висоту шестерень і розташування посадкових поверхонь.
• Підшипник: порівняйте його зовнішній і внутрішній діаметри, ширину та положення відносно шестерні.
• Корпус редуктора: переконайтеся, що деталі вільно розміщуються на штатних місцях без перекосу та надмірного осьового переміщення.

Назва моделі мотокоси сама по собі не завжди визначає сумісність: в інструментах однієї серії можуть застосовуватися різні редуктори. Надійніше зняти стару пару та послідовно порівняти всі посадкові ознаки. Якщо пошкоджена одна шестерня, потрібно оглянути й другу: відколи, викришування, помітне спрацювання зубців або нерівномірна контактна доріжка можуть заважати нормальній роботі нової деталі.

Установлення та обслуговування

Перед складанням редуктор розбирають і очищають від частинок спрацювання та старих забруднень. Одночасно перевіряють стан валів, посадкових місць і корпусу: нова зубчаста пара не усуне люфт, спричинений пошкодженою опорою або зношеним валом. Шестерні потрібно встановлювати без ударів по зубчастому вінцю. Під час монтажу підшипника зусилля прикладають через відповідну оправку до того кільця, яке сідає з натягом, щоб навантаження не проходило через тіла кочення.

Після складання перевіряють вільне обертання пари вручну, відсутність заклинювання та правильність контакту зубців. Для редуктора застосовують мастильний матеріал, передбачений виробником конкретної мотокоси, і дотримуються визначеної ним кількості. Посилений шум, вібрація, ривки різальної оснастки або металева стружка всередині корпусу є приводом зупинити інструмент і перевірити зачеплення. Точне звіряння шестерень 7T/12T, шліців і підшипника допомагає підібрати комплект для акуратного відновлення справного редуктора.
