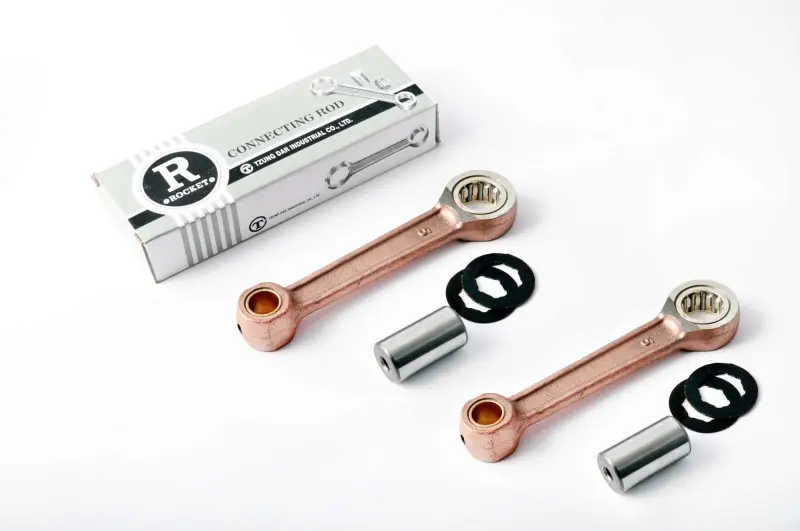

Комплект шатунів ІЖ Юпітер із втулкою, нижніми сепараторами та шайбами ROCKET

Комплект шатунів ROCKET для ІЖ Юпітер

Комплект призначений для ремонту кривошипно-шатунного механізму двотактного двигуна мотоцикла ІЖ Юпітер. До нього входить пара шатунів, потрібна для двоциліндрової будови мотора, а також втулка, нижні сепаратори та шайби. Такий набір застосовують під час відновлення колінчастого вала, коли подальше використання старих шатунів і пов’язаних із ними деталей неможливе через зношення, пошкодження або неприпустимі зазори.

Призначення шатунів у двигуні

Шатун з’єднує поршень із колінчастим валом: верхня головка взаємодіє з поршневим пальцем, а нижня — із кривошипом колінвала. Під час руху поршня деталь передає зусилля та бере участь у перетворенні зворотно-поступального руху на обертання колінчастого вала. Тому стан обох головок, сепараторів, посадкових поверхонь і стрижня безпосередньо впливає на правильну роботу кривошипного механізму.

Нижній сепаратор утримує тіла кочення в заданому положенні в нижній головці шатуна, а шайби беруть участь у складанні та розміщенні деталей між щоками колінвала. Втулка належить до сполучення шатуна з пальцем. Після складання всі компоненти мають працювати без перекосу, заїдання та неприпустимого люфту. Комплект із двох шатунів дає змогу обслужити обидві сторони двоциліндрового двигуна в межах одного ремонту.

Коли потрібна заміна

Підставою для дефектування є стукіт із боку кривошипного механізму, відчутний люфт у головках, пошкодження сепаратора, задири на сполучених поверхнях, деформація стрижня або сліди заклинювання. Остаточне рішення приймають після розбирання та вимірювання посадок. Перевіряти потрібно не лише шатуни: зношений палець, пошкоджена поверхня кривошипа або щоки колінвала можуть потребувати додаткового ремонту.

• Застосування: ремонт двигуна мотоцикла ІЖ Юпітер.
• Тип двигуна: двотактний, двоциліндровий.
• Робочий об’єм моделі: 350 см³.
• Основна позиція набору: два шатуни.
• Супутні деталі: втулка, нижні сепаратори та шайби.
• Бренд: ROCKET.

Як перевірити сумісність

Перед придбанням слід уточнити модифікацію двигуна та зіставити новий набір зі знятими деталями. Перевіряють форму й довжину шатунів, розміри верхньої та нижньої головок, посадку пальців, ширину нижньої головки, виконання сепараторів і товщину шайб. Назва серії мотоцикла сама по собі не замінює розмірної перевірки: за роки експлуатації колінвал міг ремонтуватися або замінюватися, а в двигун могли встановити деталі іншого виконання.

Окрему увагу приділяють фактичному стану колінчастого вала. Нові шатуни не усувають зношення сполучених поверхонь і не компенсують пошкодження кривошипних пальців. Якщо старий механізм має виражений люфт, сліди перегрівання або зруйнований сепаратор, усі контактні деталі оглядають разом. Це дає змогу визначити повний обсяг ремонту до початку запресовування.

Установлення та контроль після складання

Заміна шатунів пов’язана з розбиранням і подальшим складанням колінчастого вала. Для операції потрібні відповідні пристосування, контроль посадок і точне центрування кривошипів, тому таку роботу доцільно доручити мотористу, який ремонтує колінвали ІЖ. Ударне складання без перевірки співвісності здатне пошкодити нові деталі та спричинити биття.

Перед остаточним установленням перевіряють вільне переміщення шатунів, осьові й радіальні зазори, правильне положення сепараторів і шайб, відсутність заїдання, а також геометрію складеного колінвала. Мастило, допустимі зазори та порядок складання вибирають за ремонтною документацією конкретної модифікації двигуна. Комплект ROCKET підходить для планового відновлення та ремонту після зношення за умови точного збігу всіх посадкових параметрів.
