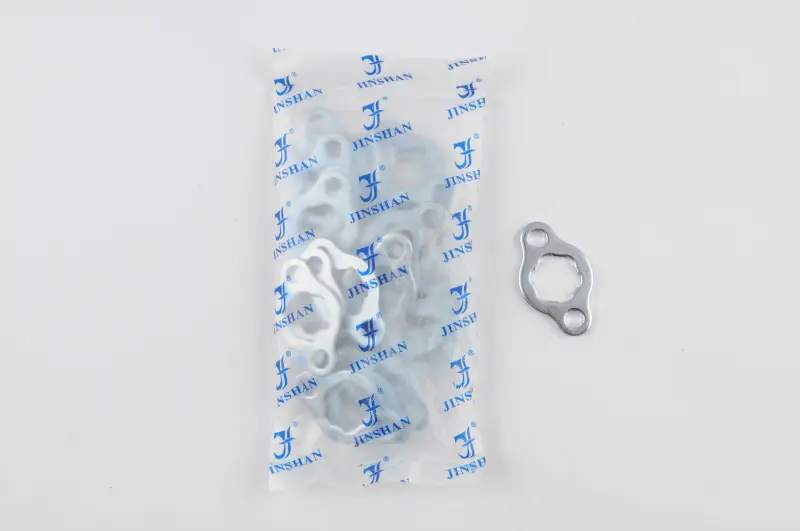

Фігурна стопорна шайба призначена для фіксації передньої, тобто ведучої, зірки ланцюгового приводу на вихідному валу двигуна мопеда. Вона утримує зірку в передбаченому положенні та обмежує її осьове зміщення під час руху. Деталь застосовується на китайських чотиритактних мопедах сімейства Delta та сумісних моделях з аналогічною системою кріплення.

Призначення та конструкція

Шайба встановлюється безпосередньо в зоні ведучої зірки. Її плоска фігурна форма включає центральний профільований отвір і два монтажні отвори, розташовані на протилежних виступах. Центральний профіль взаємодіє з посадковою частиною вала, а два отвори слугують для закріплення фіксатора відносно зірки. Така схема дає змогу зберігати положення зірки під час передавання обертання від двигуна до приводного ланцюга.

Стопорна шайба потрібна під час установлення нової передньої зірки, ремонту приводу або відновлення кріплення після розбирання. Її також замінюють, якщо стара деталь деформована, має тріщини, пошкоджений центральний профіль, видовжені монтажні отвори або більше не займає посадкове положення без люфту. Повторне використання пошкодженого фіксатора може залишити зірці небажане осьове переміщення та прискорити зношування сполучених поверхонь.

Що перевірити під час підбору

• Тип техніки: деталь розрахована на китайські чотиритактні мопеди з кріпленням передньої зірки шайбою такого виконання.
• Посадковий профіль: форма та розмір центрального отвору мають відповідати вихідному валу конкретного двигуна.
• Монтажні точки: потрібно зіставити кількість отворів, відстань між ними та їхнє положення відносно центра.
• Зовнішня форма: контур із двома вушками не повинен заважати зірці, ланцюгу та сусіднім деталям.
• Положення зірки: після монтажу вона має зберігати передбачену лінію відносно ланцюга без помітного осьового переміщення.

Картки цієї позиції вказують сумісність із Viper Delta, окремими мопедами Musstang серій MT50Q-1, MT110Q-1 і MT125Q-1, а також Spark SP125C-1CF та SP125C-1CFN. Техніка різних років випуску й модифікацій може відрізнятися виконанням вихідного вала та кріплення, тому самої назви моделі для вибору недостатньо. Найнадійніший спосіб підбору — порівняти нову шайбу зі знятою справною деталлю за центральним профілем, зовнішнім контуром і розташуванням двох отворів.

Рекомендації зі встановлення

Перед складанням слід очистити посадкове місце та перевірити стан ведучої зірки, вихідного вала і кріплення. Шайба має прилягати без перекосу, а її центральний профіль — займати штатне положення без примусового припасування. Монтажні отвори суміщають з отворами зірки, після чого застосовують передбачене конструкцією кріплення. Використовувати деталь із помітною деформацією або збільшувати отвори під час установлення не варто: це порушує геометрію фіксації.

Після складання потрібно вручну перевірити вільний рух ланцюга, відсутність зачіпання та правильне положення зірки. Кріплення затягують способом і з зусиллям, установленими для конкретної моделі двигуна. Під час подальшого обслуговування ланцюгового приводу стан шайби доцільно контролювати разом із зіркою та ланцюгом, особливо якщо раніше з’являлися боковий люфт, сторонній шум або сліди зміщення в зоні кріплення.

Delta JS підходить для ремонту штатного кріплення передньої зірки лише за повного збігу посадкової геометрії. Деталь не вибирають тільки за робочим об’ємом двигуна чи зовнішньою подібністю мопеда: вирішальними залишаються профіль вала, конфігурація зірки та розташування двох монтажних отворів.
