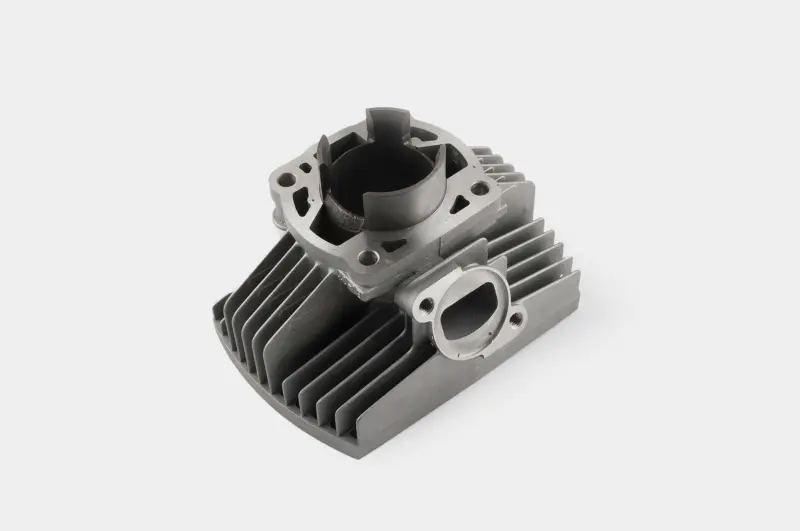

Циліндр 2T Yamaha Y-100 Ø50,0 мм GONGYU

Циліндр GONGYU для Yamaha Y-100 із двотактним двигуном

Циліндр призначений для ремонту циліндро-поршневої групи мотоцикла Yamaha Y-100. Номінальний діаметр становить 50,0 мм. Деталь утворює напрямну поверхню для руху поршня, бере участь у створенні потрібної компресії та містить канали газообміну двотактного двигуна. Її встановлюють під час відновлення штатної конфігурації мотора, коли попередній циліндр зношений, пошкоджений або вже не забезпечує правильної спільної роботи з поршнем і кільцями.

Yamaha Y-100 належить до мотоциклів з одноциліндровим двотактним двигуном повітряного охолодження. Тому корпус циліндра має розвинене зовнішнє оребрення: під час руху повітря проходить між ребрами та відводить тепло від нагрітої деталі. Усередині розташовані вікна, потрібні для двотактної схеми газообміну, а збоку передбачено фланець каналу. Верхня площина має отвори для кріплення головки циліндра.

Що врахувати під час підбору

• Модель двигуна: деталь розрахована на Yamaha Y-100; приблизного збігу об’єму двигуна недостатньо для правильного вибору.
• Діаметр циліндра: заявлений розмір 50,0 мм потрібно узгодити з поршнем і поршневими кільцями, які встановлюватимуться.
• Посадкова геометрія: порівняйте з демонтованою деталлю розташування кріпильних отворів, форму основи, висоту корпусу та положення бічного фланця.
• Конфігурація каналів: вікна всередині циліндра мають відповідати поршню та картеру конкретної версії двигуна, адже вони керують наповненням циліндра і випуском відпрацьованих газів.
• Суміжні деталі: до складання перевірте стан поршня, кілець, пальця, головки та посадкових поверхонь картера. Зношені компоненти можуть погіршити результат ремонту навіть із новим циліндром.

Розмір 50,0 мм не варто обирати лише за приблизним вимірюванням старої деталі. Після експлуатації у циліндрі можливі виробіток, овальність або сліди попередньої обробки, тому для підбору потрібен точний контроль внутрішнього діаметра. Якщо двигун уже ремонтували, окремо визначте, чи збереглася штатна розмірна конфігурація. Також зіставте форму і розташування каналів: зовні подібні циліндри для інших моделей можуть відрізнятися посадкою та фазами газообміну.

Коли потрібна заміна циліндра

Підставою для перевірки циліндро-поршневої групи стають зниження компресії, ускладнений запуск, втрата тяги, сторонній шум або помітні сліди зношення на внутрішній поверхні циліндра. Ці ознаки самі по собі не визначають причину несправності, тому перед заміною виконують дефектування всієї групи. Циліндр замінюють у разі критичного виробітку, глибоких задирів, порушення геометрії, пошкодження каналів або кріпильних площин, якщо відновлення деталі недоцільне.

Рекомендації зі встановлення

Монтаж виконують на чисті та неушкоджені посадкові поверхні. Перед складанням циліндр очищають від технологічних забруднень, перевіряють стан каналів і впевнюються, що поршень, кільця та кріплення відповідають обраній конфігурації. Кільця потрібно правильно зорієнтувати відносно фіксувальних елементів поршня, щоб їхні замки не потрапляли у вікна циліндра. Кріплення головки затягують рівномірно, дотримуючись послідовності й моменту, передбачених настановою з обслуговування Yamaha Y-100.

Після складання потрібно переконатися у вільному переміщенні поршня без заїдань, герметичності з’єднань і правильному приєднанні суміжних деталей. Перший запуск виконують лише після перевірки системи мащення та налаштувань, передбачених для двотактного двигуна. Такий порядок допомагає уникнути монтажних помилок і забезпечити коректну роботу циліндра GONGYU у штатній циліндро-поршневій групі Yamaha Y-100.
