Храповик кікстартера Honda DIO AF27/34, TACT AF24, LEAD AF48

Храповик кікстартера Honda DIO AF27/34, TACT AF24, LEAD AF48

Деталь призначена для механізму ручного запуску двотактних скутерів Honda. Під час натискання на важіль кікстартера храповик бере участь у короткочасному зачепленні деталей пускового приводу та передаванні обертання, потрібного для запуску двигуна. Після завершення ходу механізм має вільно повернутися у початкове положення та вийти із зачеплення. Справний стан храповика особливо важливий, коли ручним стартером користуються регулярно або залишають його резервним способом запуску.

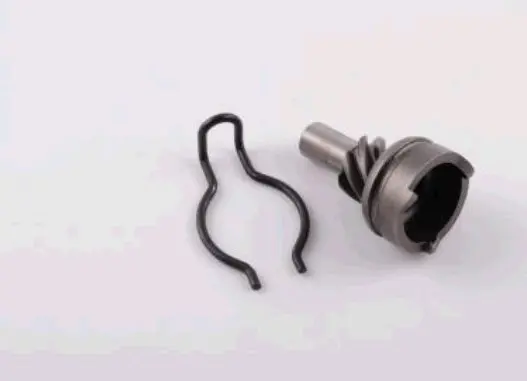

Храповик має циліндричний вал, гвинтову шестерню та круглий фланець із внутрішніми зачепами. У конструкції також передбачена фігурна дротяна пружина, пов’язана з роботою пускового механізму. Така конфігурація відповідає храповикам кікстартера, установленим у зоні кришки варіатора скутерів Honda зазначених серій. Деталь належить саме до механічного приводу кікстартера та не є електростартером, шестернею редуктора чи зовнішнім важелем запуску.

Сумісність і підбір

Позиція призначена для Honda DIO AF27 і AF34, Honda TACT AF24, а також Honda LEAD AF48. Ці позначення стосуються конкретних серій і модифікацій, тому лише назви Honda DIO або TACT для вибору недостатньо. Перед придбанням слід перевірити код моделі скутера та зіставити демонтовану деталь за загальною формою, довжиною і діаметром вала, розташуванням гвинтових зубців, конфігурацією фланця та внутрішнього зачеплення. Точні розміри цієї позиції не заявлені, тому особливо важливо виключити встановлення храповика від іншого покоління Honda зі схожою зовнішньою будовою.

У товарних каталогах близька за конструкцією деталь також трапляється для DIO AF28, DIO AF35 і деяких версій TACT AF30/31. Проте під час ремонту конкретного скутера потрібно насамперед орієнтуватися на код його модифікації та фактичне виконання демонтованого механізму. Збіг марки або робочого об’єму двигуна сам по собі не підтверджує взаємозамінність.

Коли потрібна заміна

Перевірити храповик варто, якщо важіль кікстартера прокручується без упевненого зачеплення, запуск супроводжується прослизанням або металевими клацаннями, механізм періодично заклинює чи погано повертається після натискання. Причиною таких ознак можуть бути зношені краї зачепів, пошкодження гвинтових зубців, деформація вала, забруднення посадкового місця або несправність сусідніх деталей. Тому перед установленням нового храповика доцільно оглянути весь привід: відповідну шестерню, вал кікстартера, поворотну пружину, втулки та посадкові поверхні кришки.

Заміна однієї деталі дасть очікуваний результат лише за справного стану інших компонентів пускового механізму. Якщо на спряженій шестерні є відколи або сильно стерті зубці, новий храповик також працюватиме з неправильним контактом. Люфт у посадці, перекіс або утруднене переміщення потрібно усунути до остаточного складання.

Рекомендації щодо встановлення

Монтаж виконують після зняття кришки варіатора й отримання доступу до приводу кікстартера. Перед розбиранням зручно зафіксувати положення храповика, пружини та сусідніх деталей, адже правильна орієнтація визначає ввімкнення і подальше повернення механізму. Посадкові місця очищають від старих забруднень і продуктів зношування, не пошкоджуючи поверхні. Після складання хід важеля перевіряють вручну: храповик має входити в зачеплення під час натискання, передавати рух без прослизання та звільняти привід при поверненні.

Ця запчастина підходить для відновлення штатного ручного запуску Honda DIO AF27/34, TACT AF24 і LEAD AF48. Точне звіряння модифікації скутера та геометрії старої деталі допомагає уникнути помилки під час вибору й повернути кікстартеру передбачувану роботу.
