Храповик кікстартера Honda DIO AF18, TACT AF16, LEAD AF20 STEEL MARK

Храповик кікстартера STEEL MARK для скутерів Honda

Храповик призначений для механізму ножного запуску двотактних скутерів Honda DIO, TACT і LEAD. Під час натискання на важіль кікстартера він бере участь у передаванні зусилля до пускової частини двигуна, а після завершення запуску виходить із зачеплення. Деталь підходить для ремонту штатного пускового механізму, якщо запуск ногою супроводжується прослизанням, сторонніми звуками або неповним зачепленням.

Ця версія розрахована на японські скутери Honda з двигуном об'ємом 50 см³. Підтверджені модифікації: DIO AF18/AF25, TACT AF16 і LEAD AF20. Для TACT AF16 також використовується позначення Full Mark SA50M, для DIO AF18/AF25 — Dio та Dio SR, для LEAD AF20 — Lead 50. Храповик належить до варіанта під тонкий вал, тому одного збігу марки скутера недостатньо: перед замовленням потрібно перевірити код рами або модифікацію, виконання кікстартера та посадкову геометрію знятої деталі.

Призначення та ознаки зношення

Справний храповик має входити в зачеплення без пропусків і передавати рух під час натискання на важіль. Зношення контактних ділянок може проявлятися холостим ходом педалі, періодичним зривом зачеплення, клацанням або ускладненим поверненням механізму. Такі симптоми не завжди пов'язані лише з однією деталлю, тому під час розбирання варто одночасно оглянути заводний сектор, вал, пружини, втулки та відповідні поверхні. Це допомагає знайти причину несправності й не встановлювати новий храповик поруч із сильно зношеними суміжними деталями.

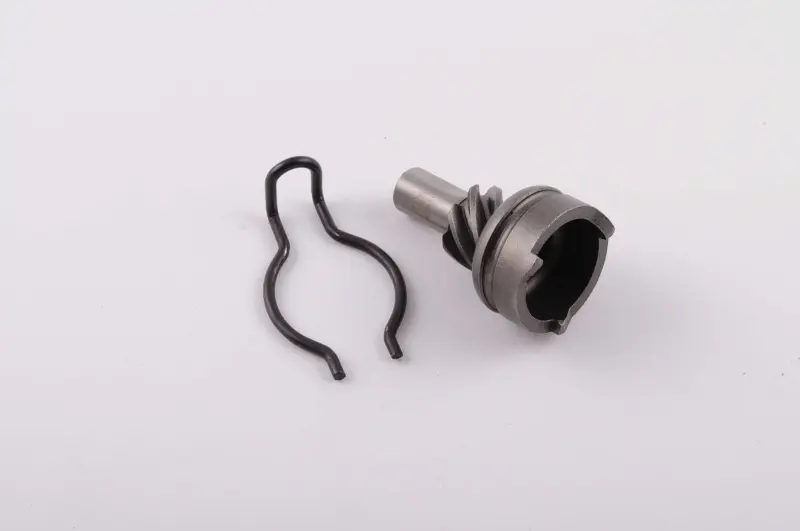

Храповик використовується саме в механічному кікстартері. Його не слід плутати з електростартером, обгінною муфтою або заводним сектором: ці деталі взаємодіють під час запуску, але мають різну форму та виконують різні завдання. Запропонована позиція є компактною металевою деталлю з циліндричною посадковою частиною, ступінчастим корпусом і ділянками зачеплення. Така конфігурація має відповідати виконанню механізму на конкретному скутері.

Що перевірити перед вибором

• Модель і модифікацію: Honda DIO AF18/AF25, TACT AF16 або LEAD AF20.
• Тип двигуна: товар призначений для двотактних скутерів Honda об'ємом 50 см³.
• Виконання вала: ця версія належить до храповиків під тонкий вал.
• Посадку та форму: порівняйте довжину виступної частини, діаметри ступенів, розташування проточок і профіль зачеплення зі знятою деталлю.
• Стан суміжних деталей: на секторі, валу та втулках не повинно бути пошкоджень, здатних спричинити перекіс або повторний зрив зачеплення.

Установлення та обслуговування

Монтаж виконують після зняття кришки варіатора та розбирання механізму кікстартера. Перед складанням посадкове місце очищають від забруднень і продуктів зношення, перевіряють вільне переміщення деталей та правильне положення пружин. Храповик потрібно встановити в тій самій орієнтації, у якій працювала штатна деталь, без ударного запресовування та примусового перекосу. Після складання важіль кілька разів плавно натискають рукою: механізм має впевнено входити в зачеплення, повертатися у вихідне положення та не заклинювати.

Якщо скутер раніше ремонтували або на ньому встановлений двигун іншої модифікації, орієнтуватися лише на назву пластику чи шильдик моделі не можна. Надійний підбір дає одночасний збіг серії двигуна, типу тонкого вала та геометрії демонтованого храповика. Такий підхід особливо важливий для Honda DIO, TACT і LEAD різних років, у яких зовні близькі деталі пускового механізму можуть відрізнятися посадкою.
