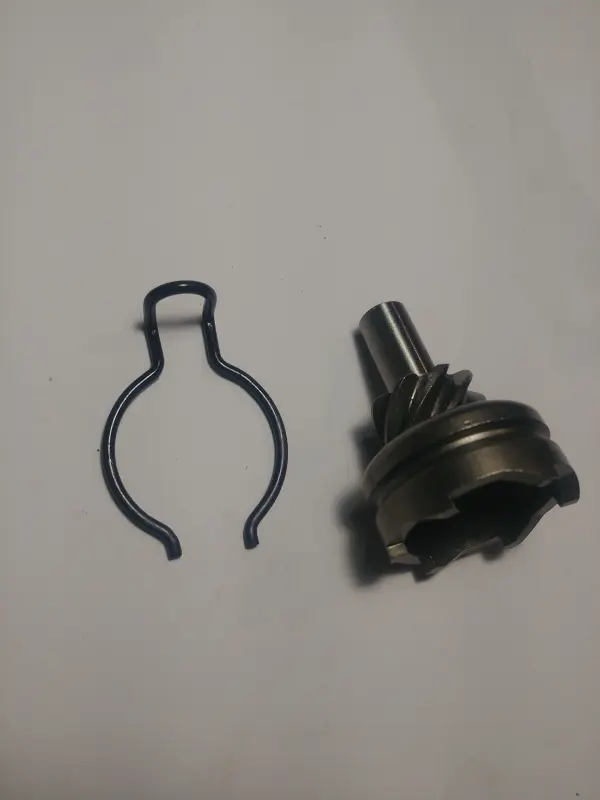

Храповик кікстартера GY6 50 4T, 8 зубців

Храповик кікстартера GY6 50 4T на 8 зубців

Храповик призначений для механічного запуску скутера з чотиритактним двигуном сімейства GY6 50. Деталь установлюється у привод кікстартера та під час натискання на пусковий важіль бере участь у передаванні зусилля до колінчастого вала. Після завершення запуску механізм виходить з активного зачеплення, тому справний стан зубців, посадкових поверхонь і напрямної скоби потрібен для нормального руху деталей привода.

Ця версія має 8 зубців і розрахована на поширені двигуни GY6 50, які також позначаються як 139QMA або 139QMB. Для таких моторів трапляються храповики з різною кількістю зубців, зокрема варіанти на 7 і 8 зубців. Їх не варто добирати лише за загальною назвою двигуна: перед замовленням потрібно зняти кришку привода, оглянути встановлену деталь і точно перерахувати зубці.

Призначення та будова

Храповик працює разом з іншими деталями ножного пускового механізму. Під час натискання на важіль його зубчаста частина приймає рух від сектора кікстартера, а відповідна частина бере участь у передаванні обертання для прокручування двигуна. Конструкція включає циліндричну вісь, зубчасту частину, торцеву храпову поверхню та напрямну пружинну скобу. Така схема характерна для привода кікстартера чотиритактних скутерів GY6 малого об’єму.

Під час запуску зубці зазнають помітного навантаження. Зношені краї, відколи, деформація або заїдання можуть супроводжуватися прослизанням важеля, тріском, неповним зачепленням чи відсутністю передавання зусилля. Заміна храповика доречна, коли пошкодження стосується саме цієї деталі. Водночас слід перевірити зубчастий сектор, відповідну поверхню привода, поворотну пружину, втулки та посадкові місця: встановлення нової деталі поруч із сильно зношеними сполученими компонентами не усуває причину несправності.

Що звірити під час вибору

• Тип двигуна: чотиритактний GY6 50 сімейства 139QMA/139QMB.
• Кількість зубців: ця модифікація має 8 зубців; виконання на 7 зубців є іншою версією.
• Загальну геометрію: порівняйте довжину осі, форму корпусу, розташування зубчастої частини й торцевого храпового профілю зі знятою деталлю.
• Напрямну скобу: її форма та положення мають відповідати конструкції встановленого механізму.
• Стан сполучених деталей: на секторі та відповідній частині не повинно бути критично сточених або зламаних зубців.

Позначення GY6 50 описує сімейство двигунів, але не скасовує перевірку конкретного виконання. Виробники скутерів застосовували кілька варіантів пускового привода, тому назва моделі техніки сама по собі не завжди визначає потрібний храповик. Надійніше зіставити позначення двигуна, вісім зубців і конструктивні контури старої деталі.

Установлення та перевірка після ремонту

Монтаж виконують у привод кікстартера з дотриманням початкового положення храповика та напрямної скоби. Посадкове місце очищають від продуктів зношення й забруднень, після чого перевіряють вільне переміщення механізму без перекосу та заклинювання. Перед остаточним складанням корисно вручну проконтролювати входження зубців у зачеплення та повернення пускового сектора. Спосіб змащування і порядок затягування кріплень обирають відповідно до сервісних вимог конкретного двигуна.

Після складання важіль має рухатися рівномірно, передавати зусилля без зривів і повертатися у початкове положення. Якщо залишаються удари, хрускіт або холостий хід, привод потрібно перевірити повторно, не продовжуючи запуск із надмірним зусиллям. Храповик на 8 зубців підходить для ремонту штатного ножного запуску GY6 50 4T за умови підтвердженого збігу версії та геометрії.
