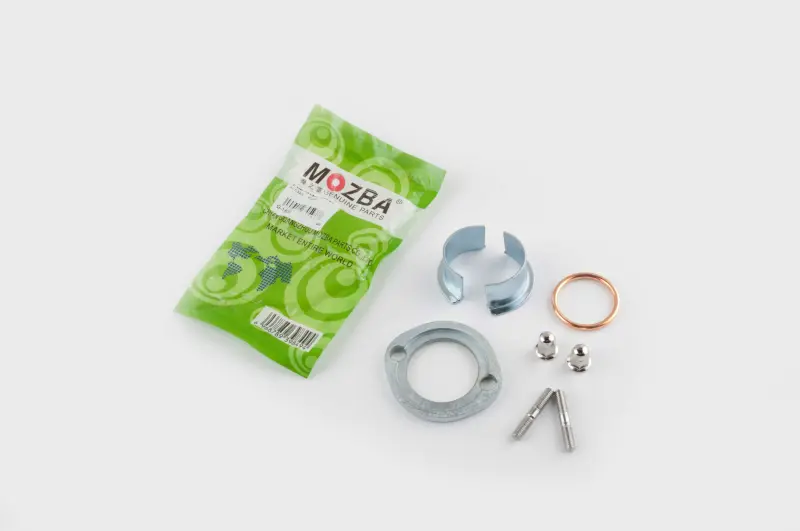

Фланець кріплення глушника 4T CG200 MOZBA

Фланець кріплення глушника 4T CG200 MOZBA

Фланець призначений для фіксації випускного коліна на двигуні чотиритактного мотоцикла CG200. Деталь притискає коліно до випускного каналу головки циліндра та утримує з’єднання на двох шпильках. Рівномірний притиск потрібний для правильної посадки коліна й ущільнення стику: зі справним кріпленням труба не зміщується відносно посадкового місця та не створює зайвого навантаження на сусідні деталі випускної системи.

Призначення та конструкція

Кільцевий фланець установлюється навколо випускного коліна. Зусилля від двох гайок через фланець передається на рознімні притискні деталі, розташовані біля буртика труби. Така схема дає змогу зафіксувати коліно в обмеженому просторі поруч із головкою циліндра та рівномірно підтягувати його з обох боків. Ущільнювальне кільце працює безпосередньо в посадці випускного каналу, тому фланець не замінює прокладку, а забезпечує потрібний для неї притиск.

Деталь обирають для ремонту кріплення після деформації штатного фланця, пошкодження отворів під шпильки або появи слабкого притиску коліна. Викривлений фланець може встановлюватися на шпильки з перекосом, а розбиті отвори не дають стабільно утримувати трубу. У таких випадках справна деталь допомагає відновити правильне положення кріплення без спроб вирівняти чи додатково підтиснути зношений фланець.

Як перевірити сумісність

Основне позначення цієї позиції — 4T CG200. Перед вибором потрібно порівняти деталь зі штатним кріпленням конкретного двигуна, адже на мотоциклах подібного класу можуть використовуватися різні головки циліндра та варіанти випускних колін. Для впевненого підбору враховують не лише робочий об’єм, а й геометрію знятого фланця та посадкового місця.

• Розташування шпильок. Зіставте міжосьову відстань і діаметр шпильок на головці циліндра з отворами штатного фланця.
• Центральний прохід. Внутрішній діаметр має відповідати випускному коліну та давати деталі змогу вільно зайняти передбачене положення.
• Форма притискної частини. Перевірте відповідність буртику труби й рознімним деталям, через які передається зусилля.
• Глибина посадки. Порівняйте товщину та профіль зі знятою деталлю, щоб після затягування залишався достатній хід для обтиснення ущільнення.

Установлення під час ремонту випуску

Перед складанням очищають посадкове місце від нагару та залишків старого ущільнення, оглядають випускне коліно, шпильки й різьбу гайок. Погнута труба, пошкоджена різьба або сильно зношена посадка можуть заважати рівному встановленню навіть із новим фланцем. Ущільнювальне кільце перевіряють окремо та за потреби замінюють відповідною деталлю для конкретної головки циліндра.

Коліно розташовують без бічного натягу, після чого гайки спочатку наживляють вручну. Підтягувати їх потрібно почергово невеликими кроками, контролюючи, щоб фланець не перекошувався, а обидва боки наближалися рівномірно. Зусилля затягування добирають відповідно до вимог установленого двигуна та кріплення: надмірне зусилля може пошкодити різьбу шпильок, а недостатнє не забезпечить стабільного притиску. Після складання перевіряють положення труби та відсутність люфту в з’єднанні.

Фланець MOZBA для CG200 підходить для планового відновлення кріплення або ремонту після пошкодження штатної деталі. Точне звіряння геометрії перед монтажем особливо потрібне, якщо двигун, головку циліндра чи випускну систему раніше замінювали або доопрацьовували.
