Корпус повітряного фільтра у зборі Honda Dio AF18

Корпус повітряного фільтра у зборі для Honda Dio AF18

Корпус призначений для штатної системи впуску скутера Honda Dio AF18. Усередині нього розміщується фільтрувальна вставка, крізь яку проходить повітря перед надходженням до карбюратора. Закрита конструкція утримує фільтр у передбаченому положенні та відокремлює очищену частину впускного тракту від пилу. Справний корпус особливо важливий для щільності з’єднань: тріщини, нещільна кришка або пошкоджений патрубок можуть утворити для забруднень обхідний шлях повз фільтр.

Конструкція та призначення

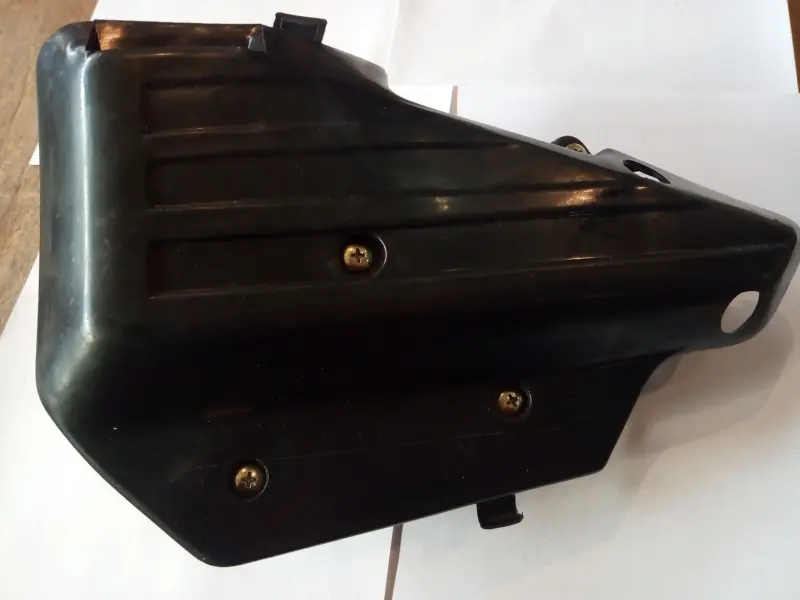

Деталь має вигляд видовженого чорного корпусу складної форми. Кришка закріплена трьома гвинтами, на поверхні передбачені поздовжні ребра, а по краях розташовані монтажні виступи та з’єднувальний отвір. Така конфігурація дає змогу розташувати корпус в обмеженому просторі біля двигуна та з’єднати його зі штатними деталями впуску. Положення отвору, контур корпусу й схема кріплень мають значення під час добору, тому самої належності скутера до сімейства Honda Dio недостатньо.

Корпус замінюють у разі появи тріщин, зламаних кріпильних вушок, деформації кришки, пошкодження різьбових посадкових місць або з’єднувальної частини. Підставою для заміни також є неможливість щільно скласти половини після обслуговування фільтра. Через зазори двигун може підсмоктувати повітря разом із пилом, а порушення герметичності впуску здатне впливати на утворення паливоповітряної суміші та стабільність роботи карбюраторного двигуна.

Як перевірити сумісність

• Уточніть позначення рами скутера: ця версія призначена для Honda Dio AF18.
• Зіставте загальну форму та орієнтацію корпусу зі знятою деталлю.
• Перевірте кількість, розташування і напрямок монтажних точок.
• Порівняйте положення з’єднувального отвору, його посадковий діаметр і напрямок відносно карбюратора.
• Переконайтеся, що профіль кришки та зовнішні виступи не заважають сусіднім деталям і облицюванню.
• Окремо перевірте стан фільтрувальної вставки, ущільнень, патрубка, хомута та кріплень, які використовуватимуться під час складання.

Корпуси різних поколінь Dio можуть бути подібними зовні, але відрізнятися посадкою, напрямком патрубка або геометрією кріплень. Перед замовленням надійніше порівняти деталь одразу за кількома ознаками, а не орієнтуватися лише на марку скутера та приблизний силует.

Установлення та обслуговування

Перед монтажем очистьте місце встановлення і прилеглі деталі, не допускаючи потрапляння бруду у відкритий впуск. Огляньте з’єднувальний патрубок та контактні поверхні: вони мають прилягати рівно, без перекосу й натягу. Спочатку сумістіть усі точки з’єднання, а потім зафіксуйте корпус штатними кріпленнями. Гвинти кришки затягуйте рівномірно, без надмірного зусилля, щоб не пошкодити посадкові місця та не деформувати корпус.

Після встановлення перевірте щільність стиків, стійкість корпусу та відсутність контакту з рухомими або сильно нагрітими деталями. Запустіть двигун і переконайтеся, що холостий хід залишається стабільним, а у з’єднаннях немає ознак підсмоктування повітря. Кришку потрібно періодично знімати для огляду внутрішньої порожнини та фільтрувальної вставки. Спосіб очищення чи просочення добирають відповідно до типу встановленого фільтра; невідповідна обробка може його зіпсувати. Під час поїздок запиленими дорогами стан впуску варто контролювати частіше.

Цей корпус підходить для відновлення штатного компонування повітряного фільтра Honda Dio AF18 після пошкодження старої деталі або ремонту системи впуску. Ретельне звірення кріплень і з’єднувального отвору допомагає встановити його без перероблення сусідніх деталей та повернути фільтру належні умови роботи.
