Комплект заспокоювачів ланцюга ГРМ 4T CB125/150 OHC JI

Комплект заспокоювачів ланцюга ГРМ 4T CB125/150 OHC JI

Комплект призначений для обслуговування ланцюгового приводу газорозподільного механізму чотиритактних двигунів сімейства CB125/150 з компонуванням OHC. Напрямні утримують ланцюг на передбаченій траєкторії під час роботи двигуна, обмежують його поперечні коливання та створюють опорну поверхню з боку натягу. Деталі встановлюються всередині двигуна, тому їх добирають за конструкцією силового агрегату, а не лише за назвою чи зовнішнім виглядом мотоцикла.

Призначення комплекту

Ланцюг ГРМ передає обертання від колінчастого вала до розподільного вала. Під час руху він проходить уздовж напрямних поверхонь, тому стан заспокоювачів безпосередньо впливає на стабільність його ходу. Справні деталі не дають гілкам ланцюга надмірно зміщуватися вбік та вдарятися об сусідні частини механізму. Це особливо важливо під час зміни обертів, коли навантаження і натяг ланцюга змінюються.

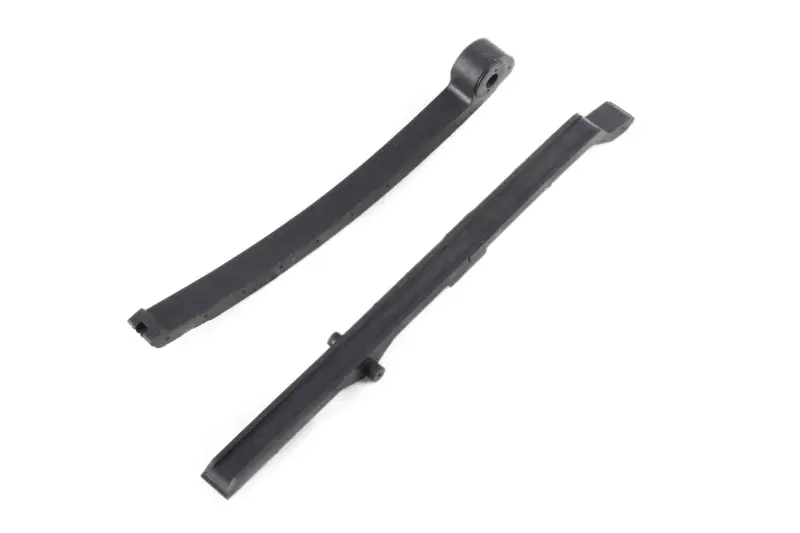

До комплекту входять дві видовжені напрямні різної форми. Така конфігурація відповідає будові ланцюгового приводу CB125/150 OHC, де деталі займають різні положення відносно ланцюга. Одна напрямна має петлеподібне кріпильне закінчення, друга виконана з власною формою посадкових ділянок. Під час монтажу кожну деталь потрібно встановлювати на призначене для неї місце, не міняючи сторони.

Зношена напрямна поверхня, тріщини, деформація або пошкоджене кріплення можуть супроводжуватися посиленим шумом ланцюга у верхній частині двигуна. Продовжувати експлуатацію зі зруйнованою деталлю не варто: збільшений вільний хід ланцюга посилює ударні навантаження на складові приводу. Під час розбирання механізму напрямні перевіряють разом із ланцюгом, натягувачем і зірочками, адже стан цих частин взаємопов’язаний.

Що перевірити під час добору

Позначення CB125/150 та OHC є основними орієнтирами, однак вони не підтверджують застосовність до кожного мотоцикла з об’ємом двигуна 125 або 150 см³. У різних версіях силових агрегатів можуть використовуватися напрямні іншої довжини, кривизни та схеми кріплення. Перед замовленням визначте модель установленого двигуна й зіставте новий комплект із демонтованими деталями.

• Тип двигуна: чотиритактний CB125/150 із газорозподіленням OHC.
• Склад: дві напрямні ланцюга різної конфігурації.
• Форма: порівняйте вигин, профіль і взаємне розташування посадкових ділянок.
• Кріплення: перевірте форму кінців, наявність отвору та точки фіксації на старих деталях.
• Версія механізму: враховуйте фактичну конструкцію двигуна, особливо якщо його раніше замінювали або ремонтували.

Монтаж і перевірка

Заміна потребує доступу до газорозподільного механізму та дотримання встановленого порядку розбирання двигуна. Перед монтажем очистьте посадкові місця, переконайтеся, що деталі розташовуються вільно й не потребують підгинання або доопрацювання. Напрямна має зайняти штатне положення, а кріплення — утримувати її без перекосу. Примусове встановлення невідповідної деталі здатне порушити рух ланцюга.

Під час ремонту оцініть зношення ланцюга, зубців зірочок і стан натягувача. Новий комплект напрямних не усуває розтягнення ланцюга або несправність натяжного механізму. Після складання фази ГРМ виставляють за мітками конкретного двигуна, перевіряють натяг і відсутність заїдань під час ручного прокручування колінчастого вала. За відсутності досвіду таких робіт монтаж варто доручити мотористу.

Комплект підходить для планового відновлення приводу ГРМ і ремонту після виявлення пошкоджених або суттєво зношених напрямних. Точне зіставлення двигуна, форми обох деталей і кріпильних точок допомагає вибрати належну конфігурацію та повернути ланцюгу передбачене положення всередині механізму.
