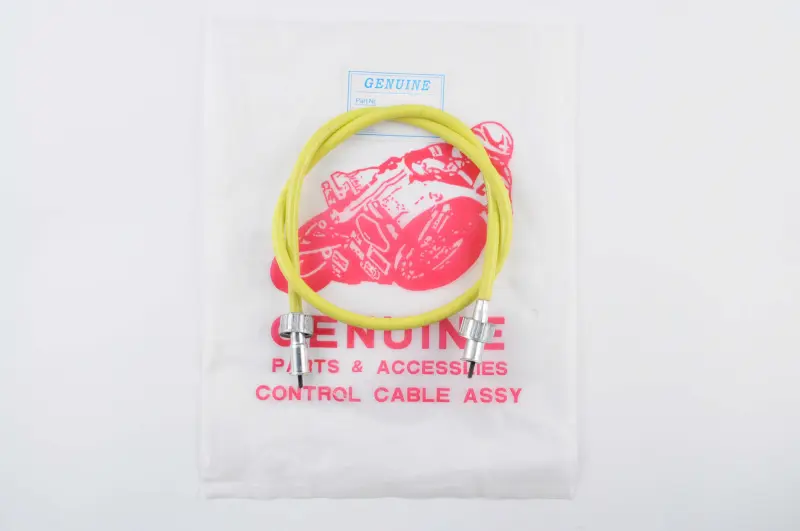

Трос тахометра JAWA 350, 800 мм, жовтий

Трос тахометра JAWA 350 завдовжки 800 мм

Механічний трос з’єднує привід тахометра на двигуні мотоцикла JAWA 350 із приладом і передає обертання до покажчика обертів. Деталь потрібна для відновлення штатної роботи тахометра, коли старий трос обірваний, пошкоджений, заїдає або вже не забезпечує стабільне передавання обертання. Жовта зовнішня оболонка робить трос помітним серед інших ліній під час прокладання та подальшого обслуговування мотоцикла.

Загальна довжина цієї версії становить 800 мм. На обох кінцях передбачені металеві з’єднувальні частини з накидними гайками, а гнучка оболонка дає змогу провести трос між двигуном і панеллю приладів штатним маршрутом. Правильне прокладання особливо суттєве для механічного приводу: трос має проходити плавно, без різких перегинів, перекручування, натягу та затискання між деталями мотоцикла. Таке розташування допомагає внутрішньому валу вільно обертатися по всій довжині.

Призначення та причини заміни

Справний трос передає рух від розташованого в нижній частині двигуна приводу до механічного тахометра. У разі порушення цього зв’язку стрілка може перестати реагувати на зміну обертів, рухатися ривками або періодично опускатися до нуля. Приводом для перевірки також є пошкодження оболонки, заломи, сліди перетирання та сторонній шум у зоні проходження троса. Подібні ознаки не завжди пов’язані лише з тросом, тому перед заміною варто перевірити стан приводу та самого приладу.

Що перевірити під час добору

• Модель мотоцикла: позиція призначена для JAWA 350; конкретну модифікацію необхідно зіставити зі встановленою деталлю.
• Довжину: номінальні 800 мм мають дозволяти повторити штатний маршрут без натягу та зайвих петель.
• Обидва підключення: порівняйте форму наконечників, розміри приєднувальних частин і різьбу накидних гайок зі старим тросом.
• Тип приладу: деталь розрахована на механічний тахометр із тросовим приводом, а не на електронний покажчик обертів.
• Маршрут прокладання: заздалегідь переконайтеся, що оболонка не торкатиметься гарячих поверхонь, не затискатиметься кріпленням і не натягуватиметься під час руху керма та силового агрегату.

Установлення та перевірка

Перед монтажем заглушіть двигун і дайте нагрітим деталям охолонути. Старий трос зручно знімати послідовно: спочатку звільнити з’єднання біля приладу, потім від’єднати його від приводу на двигуні та запам’ятати розташування всіх напрямних і тримачів. Новий трос проводять тим самим шляхом. Наконечники мають увійти у відповідні посадкові місця без перекосу, після чого накидні гайки наживляють вручну та затягують без надмірного зусилля.

Після встановлення перевірте весь маршрут оболонки. На ньому не повинно бути гострих вигинів, ділянок із сильним натягом і місць, де трос може тертися об рухомі деталі або поверхні, що нагріваються. Потім запустіть двигун і простежте за реакцією тахометра на плавну зміну обертів. Рівномірний рух стрілки без зникнення показань свідчить про нормальне передавання обертання; ривки або шум потребують повторної перевірки посадки наконечників, прокладання троса, приводу та приладу.

Комплект містить один жовтий трос. Для впевненого вибору зіставте його довжину та обидва з’єднання з демонтованою деталлю до початку встановлення. Такий підхід особливо доречний для мотоциклів JAWA 350 різних років і виконань, у яких конфігурація приладів або раніше встановлені компоненти могли відрізнятися.
