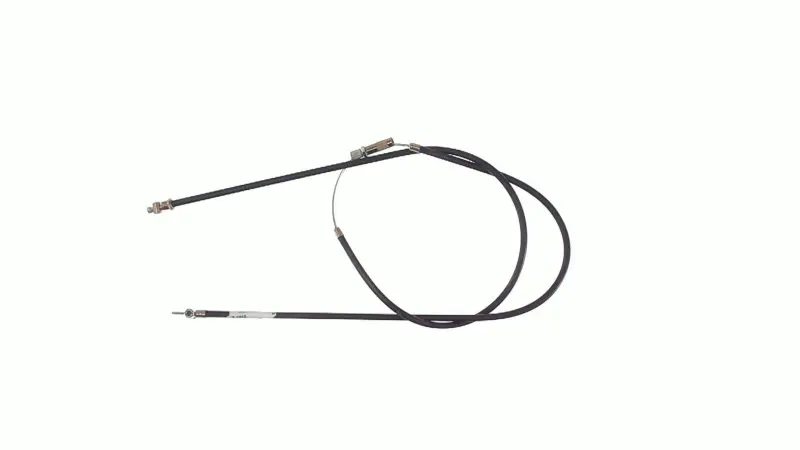

Трос зчеплення Jawa 350 VCH, 1300 мм, Польща

Трос зчеплення Jawa 350 VCH

Трос призначений для ручного керування зчепленням мотоцикла Jawa 350. Він з’єднує важіль на кермі з механізмом вимикання зчеплення та передає зусилля руки: під час натискання важеля внутрішній трос рухається відносно зовнішньої оболонки й приводить виконавчий важіль у дію. Така деталь потрібна в разі обриву старого троса, пошкодження оболонки, заїдання привода або недостатнього запасу регулювання.

Виріб має класичну конструкцію Боудена: гнучка чорна оболонка формує трасу прокладання, а рухомий внутрішній трос передає тягове зусилля. На кінцях передбачені металеві приєднувальні деталі; конструкція також містить різьбову ділянку для налаштування привода. Заявлена довжина троса становить 1300 мм. Цей параметр потрібно враховувати разом із конфігурацією наконечників і розташуванням регулювальної частини: збіг лише за довжиною не забезпечує правильної установки.

Що перевірити під час підбору

• Модель мотоцикла. Позиція призначена для Jawa 350; перед установленням потрібно врахувати конкретну модифікацію та будову наявного ручного привода.
• Довжину. Заявлене значення — 1300 мм. Порівнюйте новий трос зі знятою деталлю у розправленому стані, не натягуючи внутрішню жилу.
• Закінчення троса. Форма, посадка та спосіб фіксації мають відповідати кріпленням з боку важеля на кермі й механізму вимикання зчеплення.
• Упори оболонки. Металеві частини оболонки повинні правильно входити у штатні посадкові місця та не встановлюватися під кутом.
• Розташування регулювання. Різьбова частина має монтуватися у передбаченій точці та залишати запас для налаштування вільного ходу.
• Трасу прокладання. Трос повинен проходити по мотоциклу без натягу, заломів і надмірно крутих вигинів.

Установлення та налаштування

Перед монтажем варто простежити маршрут старого троса й лише після цього зняти його з мотоцикла. Нову деталь прокладають тією самою штатною трасою, встановлюють оболонку в опори та з’єднують наконечники з важелем на кермі й механізмом вимикання зчеплення. Оболонка повинна повністю увійти у свої упори: неповна посадка змінює робочу довжину привода та заважає коректному регулюванню.

Після під’єднання налаштовують невеликий вільний хід важеля на кермі відповідно до настанов для конкретної модифікації Jawa. Надмірний натяг здатний утримувати механізм частково задіяним, а завеликий вільний хід не дає повністю роз’єднати зчеплення. Якщо потрібного результату неможливо досягти в доступному діапазоні регулювання, слід повторно перевірити посадку оболонки, маршрут троса та налаштування самого механізму вимикання, а не натягувати привод із зайвим зусиллям.

Після монтажу поверніть кермо в обидва боки та переконайтеся, що вільний хід не зникає, оболонка ніде не затискається, а важіль повертається без затримки. Далі перевірте роботу привода на нерухомому мотоциклі. Трос передає керувальний рух, тому ривки, пробуксовування або неповне вимикання після правильної установки можуть також вимагати перевірки налаштування механізму та стану деталей зчеплення.

Коли трос потрібно замінити

Підставою для заміни є обрив або розпушення внутрішньої жили, помітне пошкодження оболонки, тугий нерівномірний рух важеля, заїдання чи вичерпаний діапазон налаштування. Використання пошкодженого привода підвищує ризик раптової втрати ручного керування зчепленням. Трос VCH завдовжки 1300 мм дає змогу відновити штатний механічний зв’язок на сумісному мотоциклі Jawa 350 за умови відповідності всіх приєднувальних точок і правильного подальшого регулювання.
