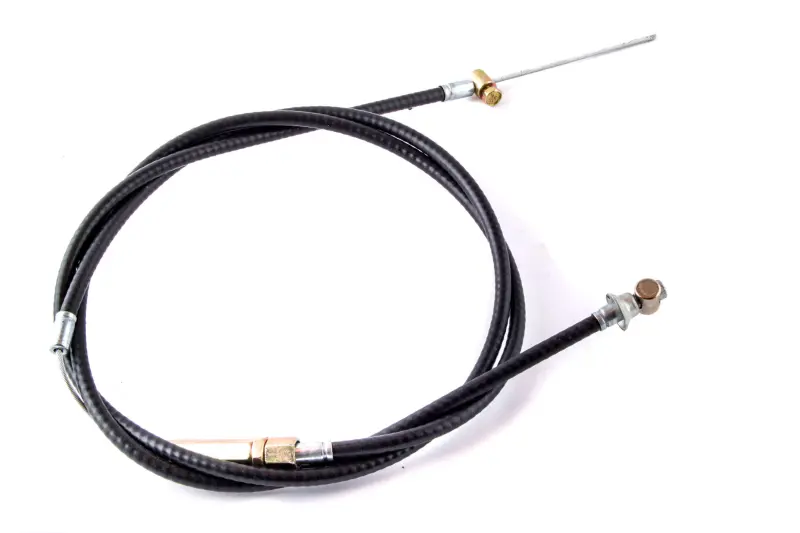

Трос зчеплення ЯВА з натягувачем

Трос зчеплення ЯВА з натягувачем

Трос призначений для механічного керування зчепленням мотоцикла ЯВА. Він з’єднує розташований на кермі важіль із механізмом вимикання зчеплення та передає зусилля під час кожного натискання. Завдяки цьому водій може роз’єднувати двигун і коробку передач перед перемиканням, плавно починати рух та контролювати вмикання зчеплення. Натягувач у середній частині оболонки використовується для налаштування вільного ходу приводу після встановлення та під час подальшого обслуговування.

Призначення та конструкція

Внутрішня жила переміщується всередині гнучкої зовнішньої оболонки, тому зусилля передається заданим маршрутом навіть за наявності вигинів між кермом і двигуном. Оболонка утримується у передбачених точках мотоцикла, а різні за виконанням кінці жили з’єднуються з ручним важелем і виконавчим механізмом. Різьбовий регулювальний вузол змінює положення оболонки відносно жили. Після налаштування його положення фіксується гайкою, щоб заданий вільний хід не змінювався самовільно.

Заміна троса потрібна в разі обриву або розпушення жили, пошкодження оболонки, заїдання, помітного збільшення зусилля на важелі чи нестачі діапазону регулювання. Нерівномірний рух може заважати точно керувати моментом вмикання зчеплення. Під час огляду особливу увагу приділяють ділянкам біля наконечників, місцям вигину оболонки та точкам її кріплення: саме тут неправильне прокладання або зношення найчастіше позначаються на ході важеля.

Що перевірити перед вибором

Назва ЯВА визначає сімейство мототехніки, але не замінює перевірку конкретної модифікації. Для мотоциклів різних серій трапляються троси, що відрізняються загальною довжиною, довжиною оболонки, розташуванням регулятора та кінцевими деталями. Перед придбанням виріб потрібно зіставити зі знятою деталлю або вимогами посібника з ремонту саме вашого мотоцикла. Зазначення лише робочого об’єму двигуна чи напруги бортової мережі не підтверджує збіг усіх приєднувальних розмірів.

• Загальна довжина: трос має з’єднувати обидві штатні точки без натягу в крайніх положеннях керма.
• Довжина оболонки: від неї залежать доступний хід жили та можливість правильно налаштувати привод.
• Кінцеві деталі: порівнюють їхню форму, розміри та спосіб встановлення у важіль і механізм зчеплення.
• Регулятор: перевіряють його розташування, різьбове виконання та відповідність штатній опорі.
• Маршрут прокладання: нова оболонка повинна проходити передбаченим шляхом без різких перегинів і затискання.

Встановлення та регулювання

Перед зняттям старого троса варто зафіксувати маршрут його прокладання та положення кріплень. Новий трос проводять тим самим шляхом, залишаючи достатню свободу для повного повороту керма. Оболонка не повинна торкатися гарячих поверхонь, перетискатися деталями облицювання або натягуватися біля кермової колонки. Наконечники встановлюють у призначені посадкові місця, а упори оболонки повністю вводять у відповідні тримачі.

Після з’єднання обох кінців регулюють привод. Спочатку регулятор установлюють так, щоб біля важеля зберігався вільний хід, потім перевіряють повне вимикання та вмикання зчеплення. Точне значення вибирають за посібником для конкретної моделі ЯВА: заводські інструкції для різних серій передбачають власний порядок налаштування механізму й троса. Після регулювання фіксувальну гайку затягують, а важіль кілька разів натискають і відпускають, контролюючи плавність руху та впевнене повернення.

Завершальну перевірку виконують із прямим положенням керма та під час його повороту в обидва боки. Вільний хід не повинен помітно змінюватися, а трос — тягнути виконавчий механізм без натискання на важіль. Якщо налаштування змінюється під час повороту керма, потрібно виправити маршрут оболонки та повторити регулювання. Правильно підібраний і прокладений трос забезпечує передбачуване керування зчепленням та дає змогу використовувати передбачений діапазон натягувача без надмірного натягу жили.
