Трос зчеплення Минск

Трос зчеплення для мотоцикла Минск

Трос з’єднує розташований на кермі важіль із механізмом вимикання зчеплення. Під час натискання на важіль він передає зусилля до привода, завдяки чому зчеплення роз’єднує двигун і трансмісію. Деталь призначена для ремонту відповідного тросового привода мотоцикла Минск, якщо її довжина, вільний вихід внутрішнього троса, наконечники та регулювальні з’єднання збігаються зі встановленим зразком.

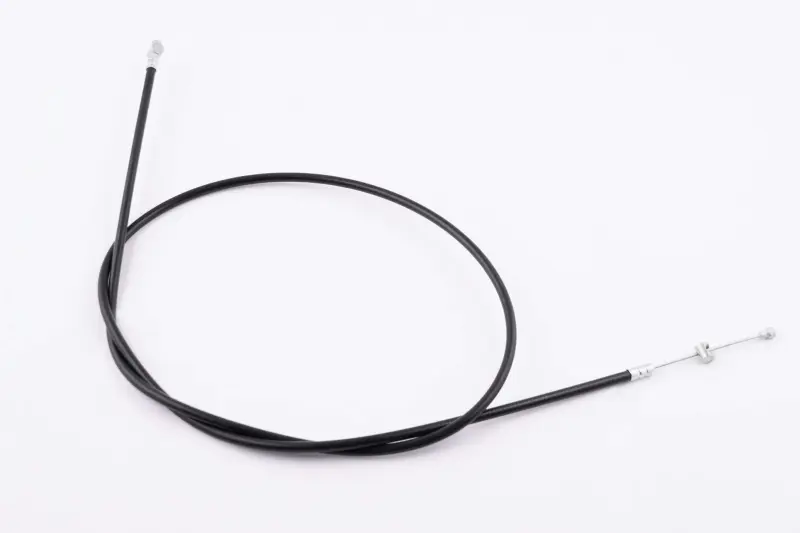

Конструкція складається з гнучкого внутрішнього троса, зовнішньої чорної оболонки та металевих кінцевих деталей. Оболонка спрямовує трос заданою трасою між кермом і механізмом зчеплення, а наконечники забезпечують його з’єднання з важелями. Таке виконання дає змогу передавати рух на відстані, зберігаючи можливість повороту керма та роботи підвіски.

Призначення деталі

Трос не передає обертання двигуна та не замінює диски зчеплення. Його завдання — передавати зусилля руки від важеля на кермі до механізму вимикання зчеплення. Коли важіль натиснутий, передавання крутного моменту від двигуна до коробки передач припиняється; після відпускання важеля зчеплення знову з’єднує двигун із трансмісією. Тому стан троса безпосередньо впливає на хід важеля і точність керування приводом.

Справний і правильно прокладений трос має переміщуватися без відчутних заїдань та повертатися разом із важелем. Огляд потрібний, якщо важіль почав рухатися важче, змінився його хід, запасу регулювання вже недостатньо, оболонка має тріщини чи заломи, а біля наконечника з’явилися розпушені дротинки. Перед заміною варто також перевірити сам важіль, привод на двигуні та регулювання зчеплення: подібні ознаки не завжди спричинені лише тросом.

Як підібрати трос

Для мотоциклів Минск пропонуються троси різних виконань і розмірів, тому самої назви марки недостатньо для точного вибору. Найнадійніший спосіб — зняти стару деталь і зіставити її з новою за всією геометрією. Вимірювання виконують без натягу, розправивши трос природним чином.

• Загальна довжина: порівняйте відстань між крайніми точками обох наконечників.
• Довжина оболонки: перевірте ділянку між її упорами та металевими закінченнями.
• Вільний вихід троса: зіставте запас внутрішньої частини, потрібний для повного ходу важеля.
• Наконечники: мають збігатися їхня форма, діаметр, ширина та спосіб фіксації з обох боків.
• Регулювання: перевірте різьбу, розташування регулювальної деталі та можливість монтажу у штатні упори.

Надто коротка оболонка може обмежувати поворот керма або постійно натягувати привод. Зайва довжина ускладнює правильне прокладання та утворює непотрібні вигини. Невідповідний наконечник неможливо надійно встановити у важіль, навіть якщо загальна довжина видається правильною.

Встановлення та налаштування

Перед демонтажем старого троса корисно запам’ятати його трасу та положення у напрямних. Нову деталь прокладають тим самим шляхом, не допускаючи гострих перегинів, затискання між деталями та натягу під час повороту керма в обидва боки. Оболонка має повністю ввійти у передбачені упори, а наконечники — зайняти свої посадкові місця. Після монтажу кілька разів натискають важіль і перевіряють вільне переміщення привода за різних положень керма.

Завершальний етап — регулювання зчеплення відповідно до настанови конкретної моделі. Для Минск M125 і M125X виробник визначає вільний хід на кінці кермового важеля 5–10 мм; це значення слід застосовувати лише до зазначених моделей. Після налаштування перевіряють увімкнення передач і дію зчеплення на нерухомому мотоциклі, а потім повторно контролюють кріплення та вільний хід. Правильно підібраний і встановлений трос відновлює штатний зв’язок між важелем і механізмом зчеплення без перероблення посадкових місць.
