Трос зчеплення для мотоцикла ІЖ

Трос зчеплення для мотоцикла ІЖ

Трос призначений для механічного керування зчепленням мотоцикла ІЖ. Він з’єднує встановлений на кермі важіль із механізмом вимикання зчеплення: під час натискання внутрішній трос рухається всередині гнучкої зовнішньої оболонки та передає зусилля до привода на двигуні. Справна деталь дає змогу повністю роз’єднувати двигун і коробку передач на час перемикання, рушання або зупинки. Сам трос не передає обертання та не замінює диски, пружини чи інші деталі зчеплення.

Конструкція та призначення

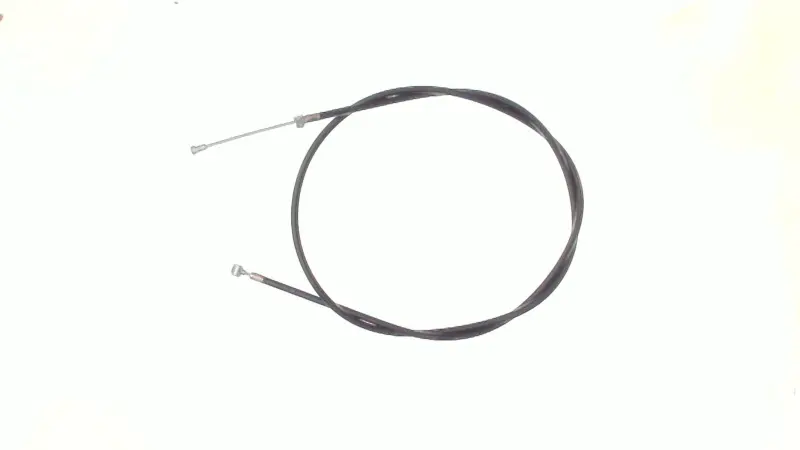

Деталь має гнучку конструкцію з чорною захисною оболонкою. Внутрішній трос виходить за межі оболонки, а на кінцях передбачені приєднувальні наконечники для з’єднання з важелем і механізмом вимикання зчеплення. Завдяки такому виконанню привод можна прокласти від керма до двигуна з потрібними вигинами. Після встановлення оболонка має надійно спиратися у штатні посадкові місця, а внутрішній трос — переміщуватися без заїдань упродовж усього ходу важеля.

Трос обирають для відновлення штатного ручного керування зчепленням, а також замість деталі з пошкодженою оболонкою, деформованими наконечниками, обірваними або розпушеними дротинами. Привід варто перевірити, якщо зусилля на важелі помітно зросло, трос рухається нерівномірно, вільний хід не вдається правильно відрегулювати або зчеплення вимикається не повністю. Подібні ознаки також можуть бути пов’язані з регулюванням чи внутрішніми деталями механізму, тому перед монтажем доцільно оглянути весь привод.

Що перевірити під час добору

• Модель і модифікацію мотоцикла. У сімействі ІЖ використовувалися різні виконання органів керування та механізмів зчеплення, тому самої назви марки недостатньо для безумовного добору.
• Повну довжину старого троса. Порівнюють не лише загальну протяжність деталі, а й довжину зовнішньої оболонки: від неї залежать штатне прокладання та доступний діапазон регулювання.
• Вільні ділянки внутрішнього троса. Їхня довжина визначає, чи забезпечить привод потрібний хід механізму без постійного натягу.
• Форму й розміри обох наконечників. Вони мають відповідати посадковим місцям на важелі керма та приводі зчеплення.
• Кінцеві упори оболонки. Зіставляють їхню форму, діаметр і спосіб фіксації, а також перевіряють наявність на мотоциклі відповідного регулювального пристрою.
• Маршрут прокладання. Трос повинен діставати до точок кріплення без натягування під час повороту керма та без надто різких вигинів.

Встановлення та регулювання

Перед демонтажем старої деталі варто запам’ятати її маршрут між кермом, рамою та двигуном. Новий трос прокладають тим самим шляхом, не допускаючи перегинів, затискання під баком чи облицюванням і контакту з місцями, здатними пошкодити оболонку. Після приєднання обох кінців перевіряють вільне переміщення керма з одного крайнього положення в інше: положення та натяг троса не повинні помітно змінюватися.

Завершальний етап — регулювання привода відповідно до настанов для конкретної моделі ІЖ. На важелі має залишатися передбачений виробником вільний хід, зчеплення повинно повністю вимикатися після натискання та повністю вмикатися після відпускання. Надмірний натяг може залишити механізм частково вимкненим, а завеликий проміжок зменшує корисний хід. Після регулювання слід переконатися, що наконечники правильно розташовані в посадкових місцях, упори оболонки зафіксовані, важіль повертається без затримки, а трос не зміщується під час повороту керма.

Для точного замовлення порівняйте деталь зі знятим тросом за довжиною оболонки, виходом внутрішнього троса, наконечниками та кінцевими упорами. Такий спосіб добору особливо важливий для відновлених мотоциклів, на яких органи керування або двигун могли бути замінені деталями від іншої модифікації ІЖ.
