Трос спідометра для мотоцикла JAWA

Трос механічного спідометра JAWA

Трос з’єднує привід спідометра з приладом на мотоциклі JAWA. Під час руху привід обертає внутрішню гнучку жилу, яка передає обертання до механізму покажчика швидкості. Зовнішня оболонка підтримує жилу по всій довжині та дає змогу прокласти з’єднання між віддаленими точками. Такий принцип використовується в механічних спідометрах і не потребує окремого датчика швидкості.

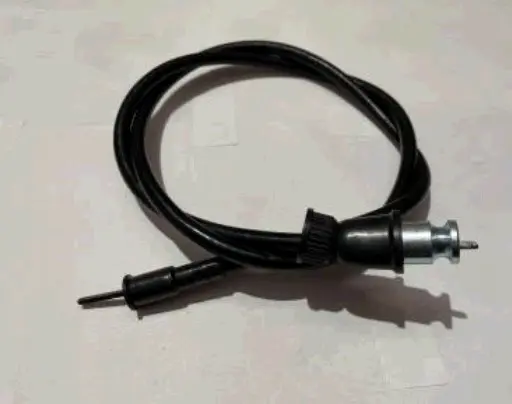

Деталь має чорну гнучку оболонку та два оформлені приводні кінці. На одному з’єднанні встановлена рифлена накидна гайка, придатна для затягування рукою. Другий кінець оснащений металевим кріпленням іншої форми. Відмінність з’єднувачів потрібно враховувати під час підбору: обидва кінці мають відповідати своїм посадковим місцям і надійно фіксуватися без перекосу.

Ознаки несправності троса

Перевірка потрібна, якщо стрілка спідометра стрибає або смикається, показники періодично зникають, під час руху чути скрип, жила заїдає чи прилад зовсім перестає реагувати. Причиною може бути обрив або зношення внутрішньої жили, пошкодження оболонки, утруднене обертання, спрацьований приводний кінець чи послаблене кріплення. Перед заміною варто оглянути також привід спідометра і сам прилад, адже подібні прояви можливі за несправності одного з цих механізмів.

Зняту деталь перевіряють по всій довжині. Оболонка не повинна мати переломів, роздавлених або протертих ділянок, а з’єднувачі — пошкодженої різьби, зірваних граней чи значного люфту. Якщо обертання одного кінця не передається на інший, жила обірвана або не входить у зачеплення. Такий трос не може стабільно передавати рух до приладу, тому його потрібно замінити.

Що порівняти перед замовленням

Самої назви JAWA недостатньо для безпомилкового вибору: на різних моделях і виконаннях застосовуються троси різної довжини та з неоднаковими способами кріплення. Нову деталь слід зіставити зі знятою за кількома основними параметрами:

• загальна довжина та довжина оболонки — трос має проходити штатним маршрутом без натягу, зайвих петель і гострих перегинів;
• тип з’єднувачів з обох боків — порівнюються накидна гайка, металеве кріплення та спосіб фіксації біля приводу;
• розмір різьби й посадкових частин — гайка повинна рівно та без надмірного зусилля заходити на відповідну різьбу;
• форма і розмір приводних кінців жили — вони мають повністю входити в гнізда приладу та приводу;
• розташування точок підключення — запас довжини визначають з урахуванням фактичного прокладання на мотоциклі.

Не варто підбирати трос лише за зовнішньою подібністю або назвою марки. Особливо ретельне порівняння потрібне, якщо на мотоциклі раніше замінювали спідометр, привід, передню частину, панель приладів або встановлювали компоненти від іншої версії. Закоротка оболонка створюватиме натяг під час повороту керма та руху підвіски, а надмірна довжина ускладнить правильне прокладання.

Монтаж і перевірка

До встановлення перевірте цілісність обох з’єднувачів і вільне обертання внутрішньої жили. Приводний кінець спочатку суміщають із посадковим гніздом та повністю вводять у зачеплення без застосування сили, після чого закріплюють. Другий кінець так само під’єднують до спідометра. Накидна гайка має закручуватися рівно, оскільки перекіс може пошкодити різьбу або перешкодити щільній посадці.

Оболонку прокладають плавними вигинами, подалі від рухомих частин і ділянок, де її може затиснути чи перетерти. Потрібно залишити достатній запас для повороту керма та переміщення підвіски. Різкі перегини збільшують опір обертанню жили, через що стрілка може коливатися, а строк служби троса зменшується. Порядок обслуговування та застосування мастила визначають за настановою для конкретної моделі JAWA.

Після монтажу перевірте фіксацію обох кінців і роботу покажчика на невеликій швидкості. Стрілка повинна реагувати без раптових провалів і виражених ривків. Якщо новий трос обертається вільно та правильно під’єднаний, але показники не з’явилися або залишаються нестабільними, окремої діагностики потребують привід і механізм спідометра.
