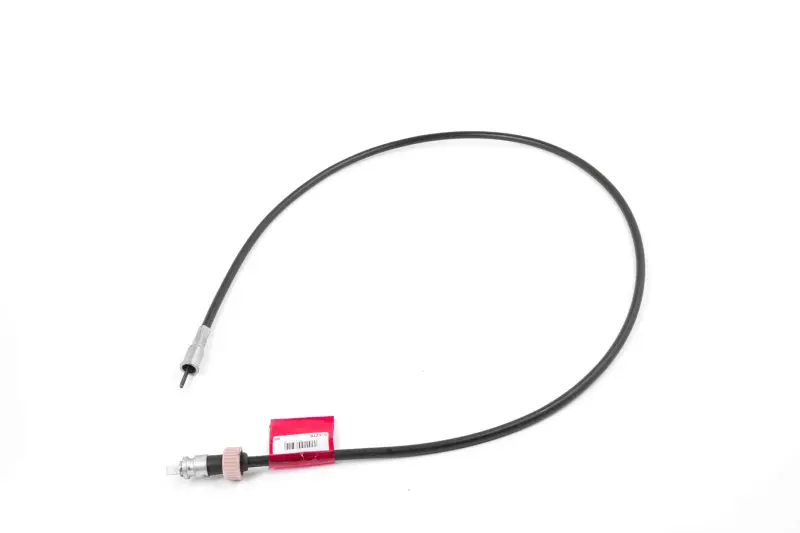

Трос спідометра МТ, Дніпро

Трос спідометра для мотоциклів МТ і Дніпро

Механічний трос з’єднує привід спідометра мотоцикла з приладом і передає обертання через гнучку внутрішню жилу. Він потрібний для роботи стрілкового покажчика швидкості: доки жила вільно обертається, а наконечники правильно входять у відповідні посадкові місця, спідометр отримує рух від приводу. Гнучка зовнішня оболонка дає змогу прокласти деталь між точками під’єднання відповідно до компонування мотоцикла та захищає жилу вздовж усього маршруту.

Модель призначена для мотоциклів сімейства МТ, Дніпро. Це основний орієнтир для початкового підбору, проте перед установленням трос потрібно порівняти зі знятою деталлю. На мотоциклах різних років випуску, а також після попередніх ремонтів могли змінювати привід, спідометр або спосіб під’єднання. Тому перевіряють не лише назву техніки, а й довжину оболонки, форму обох приводних кінців, різьбу з’єднувальної гайки та посадку другого наконечника.

Як трос забезпечує роботу спідометра

Обертання надходить на один кінець внутрішньої жили, проходить по всій її довжині та передається механізму приладу. Зовнішня оболонка утримує потрібний маршрут і залишає жилі можливість обертатися всередині. Для стабільної роботи важливі вільний хід, неушкоджені наконечники та відсутність різких перегинів. Якщо жила зламана, заклинює в оболонці або її кінець більше не входить належним чином у привід, стрілка може рухатися ривками, час від часу падати на нуль чи зовсім не реагувати.

Такі ознаки не завжди свідчать про несправність самого спідометра. Перед заміною доцільно окремо перевірити трос, а також стан приводу та входу приладу. Знята жила має провертатися без виразного заїдання, а наконечники не повинні бути зірваними чи деформованими. Якщо новий трос обертається вільно, але показники не з’явилися, додаткової перевірки потребують суміжні механізми.

Що порівняти під час вибору

• Загальну довжину та довжину оболонки. Трос має проходити штатним маршрутом без натягу, зайвих петель і контакту з ділянками, здатними пошкодити оболонку.
• Конфігурацію наконечників. Обидва кінці жили мають відповідати посадковим місцям приводу та спідометра за формою і глибиною входження.
• Тип кріплень. Порівняйте різьбову гайку, діаметр різьби, другий фіксатор і форму металевих закінчень зі старою деталлю.
• Маршрут прокладання. За повного повороту керма трос не повинен натягуватися, затискатися іншими деталями або утворювати крутий злам.

Установлення та перевірка

Перед монтажем оглядають точки під’єднання та переконуються, що всередині не залишилися уламки пошкодженої жили. Наконечники вводять рівно, без перекосу й примусового підтягування кріпленням. Якщо кінець не входить у посадкове місце, його трохи провертають до збігу профілів. З’єднувальну гайку спочатку наживляють рукою, щоб не пошкодити різьбу, а потім закріплюють без надмірного зусилля.

Оболонку укладають плавними дугами, не притискаючи до рухомих деталей і поверхонь із сильним нагріванням. Після монтажу перевіряють вільний рух керма в усьому діапазоні, надійність з’єднань і реакцію покажчика на невеликій швидкості. Правильно підібраний та прокладений трос відновлює механічний зв’язок приводу зі спідометром і підходить для ремонту штатної системи контролю швидкості мотоциклів МТ і Дніпро.
